Sorry, gerade erst gesehen.
Wenn du schon soviel probiert hast, ist evtl. auf deinem Arduino ein Eeprom clear sinnvoll. Das löscht erstmal komplett den Speicher des Arduinos und überschreibt nicht nur. Das Programm findest du in der Arduino SDK unter Beispiele.

Ansonsten sollte das mit den von mir oben verlinkten Programmen dann auch schon laufen.

Pimoroni OnOff SHIM Ein- und Ausschalter Addon Board und Standard GPIO Pins der Phoniebox

Pimoroni GPIO Pin-Out

Pin / Function
1: 3,3V wird für die LED benötigt
2: 5V
4: 5V
6: Ground
7: GPIO4 Power off
11: GPIO17 startet Shutdown

Mehr zum Pimoroni Shutdown: https://github.com/pimoroni/clean-shutdown

Phoniebox Buttons GPIO Pinout

• Volume Down GPIO19 (PIN35) and GND (PIN39)
• Volume Up GPIO16 (PIN36) and GND (PIN34)
• Play/Pause/Halt (or how you call it) GPIO21 (PIN40) and GND (PIN25)
• Next GPIO26 (PIN37) and GND (PIN30)
• Previous GPIO20 (PIN38) and GND (PIN20)
• Shutdown (you need to hold button for 2 secs for shutdown) GPIO3 (PIN5) and GND (PIN6)

Anpassung der Phoniebox GPIOs

sudo nano /home/pi/RPi-Jukebox-RFID/scripts/gpio-buttons.py

von shut = Button(3, hold_time=2)


zu shut = Button(17, hold_time=2)

Problem gegenwärtig ist, das System fährt zwar runter, kann aber nicht wieder neu gestartet werden, da das Pimoroni noch nicht getrennt hat und so der Button nicht wieder auslösen kann.

Mit folgendem Befehl:

curl https://get.pimoroni.com/onoffshim | bash

Kann man zwar die Einstellungen vom onoffshim nachinstallieren, nur nach dem "sudo reboot" rebootet das Raspberry ständig.

USB Soundkarte einrichten

• USB Soundkarte einstecken
• über putty.exe eingeben

aplay -l

Als "card 1" erscheint als Device ein USB PnP Sound Device. Nun muss card 1 als Standardgerät zugewiesen werden.

sudo nano /etc/asound.conf

Hier muss mit rechtsklick folgende eingefügt werden

pcm.!default {
    type hw
    card 1
}


ctl.!default {
    type hw
    card 1
}

und mit Strg X / Y / Enter bestätigen

sudo nano /home/pi/RPi-Jukebox-RFID/settings/Audio_iFace_Name

PCM


zu


Speaker

sudo nano /usr/share/alsa/alsa.conf

defaults.ctl.card 0
defaults.pcm.card 0


ersetzen mit:


defaults.ctl.card 1
defaults.pcm.card 1

sudo nano /etc/mpd.conf

nach
audio_output {
        type            "alsa"
        name            "My ALSA Device"
#       device          "hw:0,0"        # optional
#       mixer_type      "hardware"      # optional
#       mixer_device    "default"       # optional
        mixer_control   "PCM"               # optional
#       mixer_index     "0"             # optional


suchen und


 mixer_control   "PCM"               # optional


mit


mixer_control   "speaker"               # optional


ersetzen

sudo reboot

mit

alsamixer

lässt sich die Audio ausgabe noch einstellen.

Phoniebox Software auf Pi3 installieren

• Raspbian Strech lite download (link)
• mit Etcher oder Win32DiskManager auf Micro SD Karte verschieben

SD Karte im Steckplatz belassen

• Datei mit der Bezeichnung ssh ohne Endung auf der Boot Partition erstellen
• WLAN einrichten, wie folgt:

Datei wpa_supplicant.conf (für Raspbian Jessie) auf der Boot Partition erstellen und folgenden Quelltext eintragen

network={
       ssid="wlan-bezeichnung"
       psk="passwort"
       key_mgmt=WPA-PSK
}

Datei wpa_supplicant.conf (für Raspbian Stretch) auf der Boot Partition erstellen und folgenden Quelltext eintragen

country=DE
ctrl_interface=DIR=/var/run/wpa_supplicant GROUP=netdev
update_config=1
network={
       ssid="wlan-bezeichnung"
       psk="passwort"
       key_mgmt=WPA-PSK
}

• Raspberry an den Strom stecken und mittels putty.exe auf den Raspberry PI über den PC zugreifen
• IP Adresse des PI über den Router ermitteln
• Login: pi Passwort: raspberry

Phoniebox Classic installieren:

cd; rm stretch-install-*; wget https://raw.githubusercontent.com/MiczFlor/RPi-Jukebox-RFID/master/scripts/installscripts/stretch-install-default.sh; chmod +x stretch-install-default.sh; ./stretch-install-default.sh

• alle Fragen mit Ja beantworten WLAN eigenschaften noch einmal eintragen
• amixer scontrols

Wifi Power Management deaktiveren

iwconfig

sudo iwconfig wlan0 power off

iwconfig

Nun sollte ein Power Mangement: off stehen

Zugriff über SSH

sudo raspi-config

• Interface Options
• SSH Enable/Disable remote command line
• Fernzugriff aktivieren

Autologin nach dem Booten

sudo raspi-config

• Boot options
• anschließend Desktop / CLI
• auszuwählende Option: Console Autologin - Text console, automatically logged in as 'pi' user

Inhaltsverzeichnis zur Phoniebox Anleitung

• Teileliste für Phoniebox
• Phoniebox auf Raspberry PI 3b + 3A+ installieren
• USB Soundkarte installieren und einrichten
• Phoniebox PINOut und On/Off Shim einrichten
• Anschlussplan (in Arbeit)

Bei dem 3D Drucker wird ein Bauraum von mindestens 220x220x240mm sinnvoll sein.

Alles noch im Aufbau.
Software steht soweit. Gehäuse wird gerade konstruiert.

Quellverzeichnis:

• https://github.com/MiczFlor/RPi-Jukebox-RFID
• https://blog.mwiedemeyer.de/post/Raspberry…ebox-fur-Kinder

Das Waveshare hatte eine kleine Softwareerweiterung bekommen. Es ist jetzt quasi auch ein Steam Link. Hiermit kann man nun sämtliche PC Spiele aus der eigenen Spielebibliothek auf auf dem Waveshare Game HAT spielen.

Letztlich muss hierfür nur das Retropie auf den aktuellsten Stand gebracht werden und unter den Beta Apps das Steamlink Programm heruntergeladen und installiert werden. Anschließend nur noch Steam auf dem PC starten. Die Steam App auf dem Waveshare, von dort den PC suchen lassen. Den angezeigten Zahlenwert in das aufploppende Fenster auf dem PC Bildschirm eingeben und schon kann das Remotezocken losgehen.

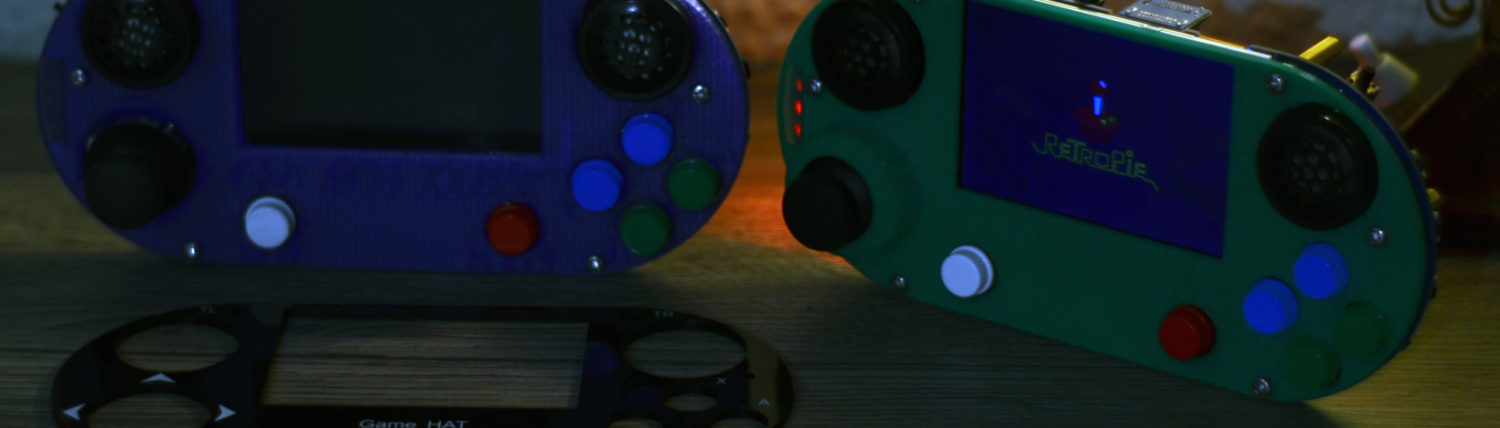

Bild: Waveshare Game Hat mit gedrucktem Case

Es gibt eine relativ Neue und vor allem einfache zusammensteckbare Retrokonsole.

Das Waveshare Game Hat ist quasi eine bestückte Platine mit HDMI Display, Joystick, Buttons, Lautsprechern, Audioklinkenausgang, Akkuladeüberwachung und diverse andere Features.
Diese Platine hat eine GPIO Schnittstelle und den besagten HDMI Anschluss, um einen Einplatinenrechner hinten aufzustecken.

Direkt passbar sind folgende Einplatinenrechner:

• Raspberry PI 2
• Raspberry PI 3 3b 3b+
• Raspberry PI 3A+

Das Raspberry PI Zero, welches aus Energiemanagementgründen wesentlich günstiger wäre, passt leider nicht unmittelbar. Hier ist der HDMI Anschluss, leider ziemlich versetzt. Es konnte zwar gelöst werden, nur etwas suboptimal, da hier einiges an Zeitaufwand einfliesst. Hat evtl. jemand einen besseren HDMI Adapter zur Hand?

Als Standardset sind folgende Teile enthalten:

• 1x Waveshare Game HAT Platine
• 1x Acryl Gehäuse mit 2 Platten
• 1x HDMI Adapter
• 1x Päckchen mit M3 Schrauben und passende Abstandshalter

Hier findet ihr eine Liste über die Bezugsquellen.

Weiterhin werden noch wenige Teile benötigt, um das Game Hat an den Start zu bekommen.

• Raspberry Pi
• 18650 LiIon Akku
• Micro SD Speicherkarte

Eingerichtet wird der Emulation-Station von z.B. Retropie, hierfür gibt es zudem gleich die Treiber für den Joystick, samt Buttons.

Die Kurzanleitung sieht wie folgt aus:

• Retropie herunterladen und entpacken
• mit Software wie z.B. Etcher auf eine mindestiens 8GB große Micros SD Karte installieren
• Die Treiber auf den boot Ordner kopieren, WLAN aktivieren und einrichten, SSH aktivieren
• SD Karte in das Waveshare Game Hat samt Raspberry PI einstecken und Spaß haben.

Eine detailierter Anleitung findet ihr hier.

Zu Guterletzt meine persönliche Meinung zu dem Gerät.

Es hat viel Potenzial, verschenkt aber auch viel. Das Acrylgehäuse schneidet mir, mit der Zeit, die Handflächen auf. Zumindest fühlt es sich so an, ich sehe keine Schnittwunden. Hierfür habe ich ein Case konstruiert, um da Abhilfe zu schaffen. Dieses ist ganz normal ausdruckbar. Die Buttons sind furchtbar laut und haben einen relativ langen Hub, ehe da eine Schaltung ausgelöst wird. Das Display ist klar und absolut easy zu handeln. Es ist quasi 1080p ready und schluckt jede voreingestellte Auflösung. Natürlich ist die original Auflösung sinnvoller, für eine optimale Bildschärfe. Zusätzlich kann über die 4 Buttons an der Seite sehr gut das Display kalibriert werden. Die Lautsprecher sind okay, wenn auch optisch nicht hübsch. Der Joystick nimmt gut Befehle an.

Letztlich ist es ein Bastelgerät, welche schon viele Sachen gut vorbereitet hat, aber nicht bis zuletzt durchdacht ist. Zum Glück sind die Buttons relativ gut auslötbar.

Für den Preis kann man dennoch gut seinen Spaß mit haben.

Raspberry PI 3b+ Case mit 5 Zoll Display und 3 Watt Verstärker + passenden Lautsprecher

Teileliste für Raspberry PI 3b+ Case

• Raspberry Pi 3 b+ https://ebay.to/2JfnjB8
• 5 Zoll Display 800x480 PX https://ebay.to/2HfkByO
• GF1002 GS27076 Audio Verstärker https://ebay.to/2HjyBHG
• 3 Watt 40mm 4Ohm Lautsprecher https://ebay.to/2qPM1jT

Pinout für Raspberry Pi 3 b+

Standfuss / Solar Halter für das Silvercrest SLS 2200 C2 Solar Panel

Technische Details:
Solar Charger Capacity: 2200 mAh 3,7V
Input: 5V 500mA
Output: 5V 1000mA

Silvercrest SLS 2200 C2: kaufen

STL download:

Ich hatte auf Ebay ein Angebot mit 10 Stück Düsen für den 3D-Drucker gefunden.

10X 0.2\0.3\0.4\0.5mm MK8 Extruder Kupfer Nozzle Head 3D Printer Kit New
https://ebay.to/2qwPog3

So einzeln in der Tüte wollte ich sie nicht aufbewahren und nirgends gab es eine kompakte Bauweise für diese Menge an Nozzeln.

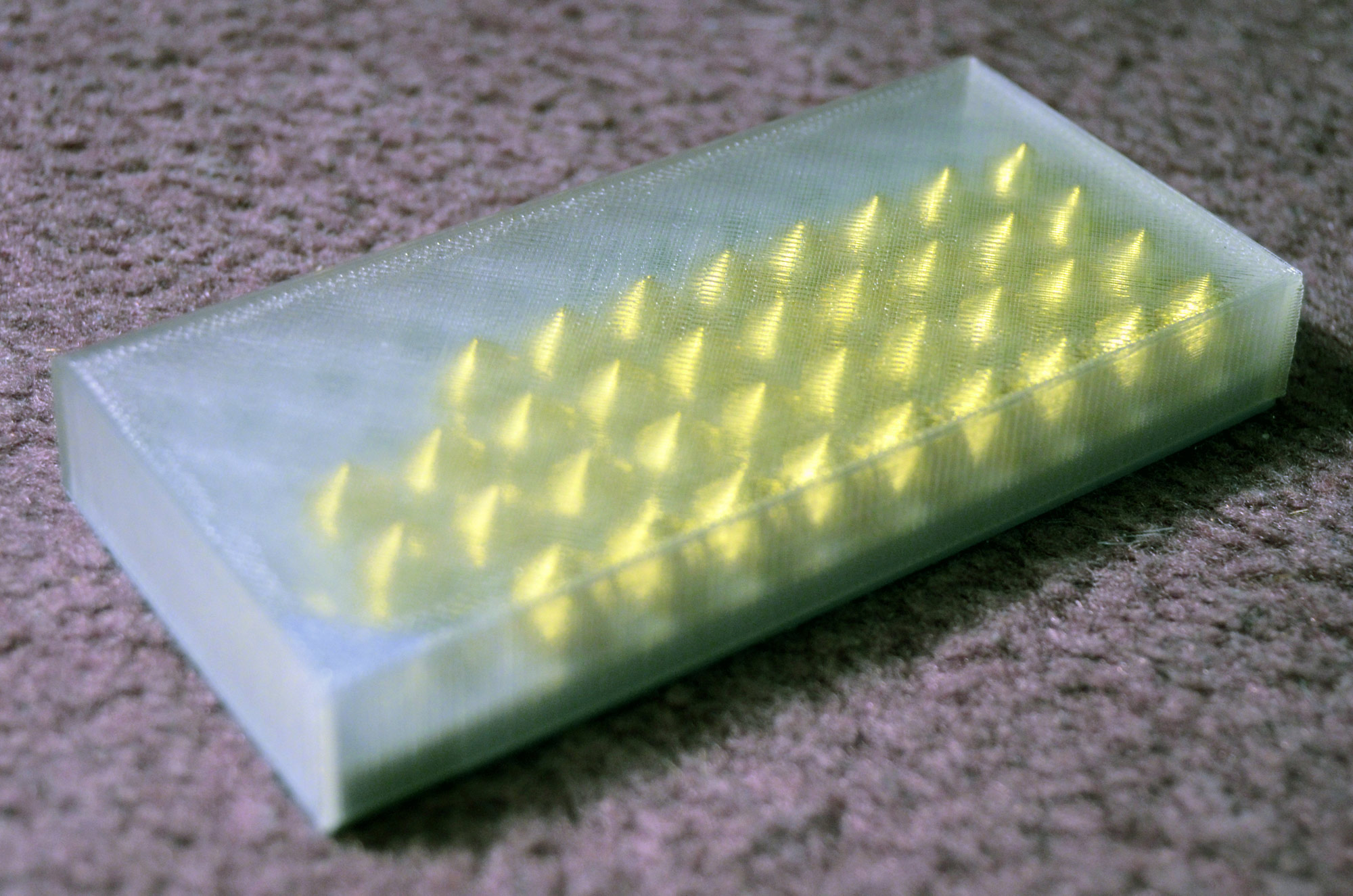

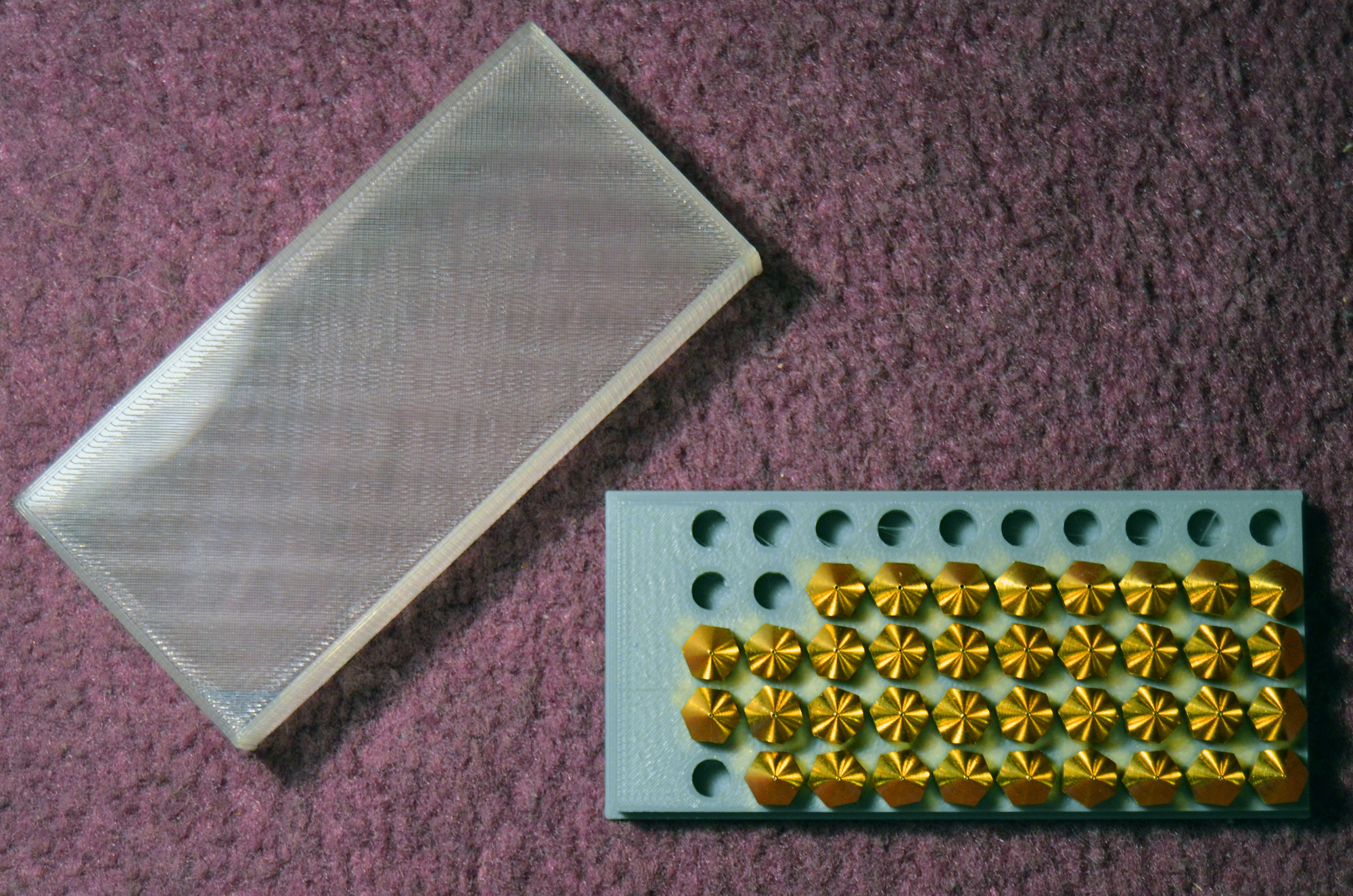

Deswegen meine eigene Nozzle Box in 6 x 10

PLA transparent: https://ebay.to/2qxVNah
PLA Grau: https://ebay.to/2IXIkjh

Nozzle Box 6x10 STL zum Download: hier

Druckzeit: ca. 70 Stunden
Benötigtes Filament: ca. 1,7kg

Kosten: um die 130€

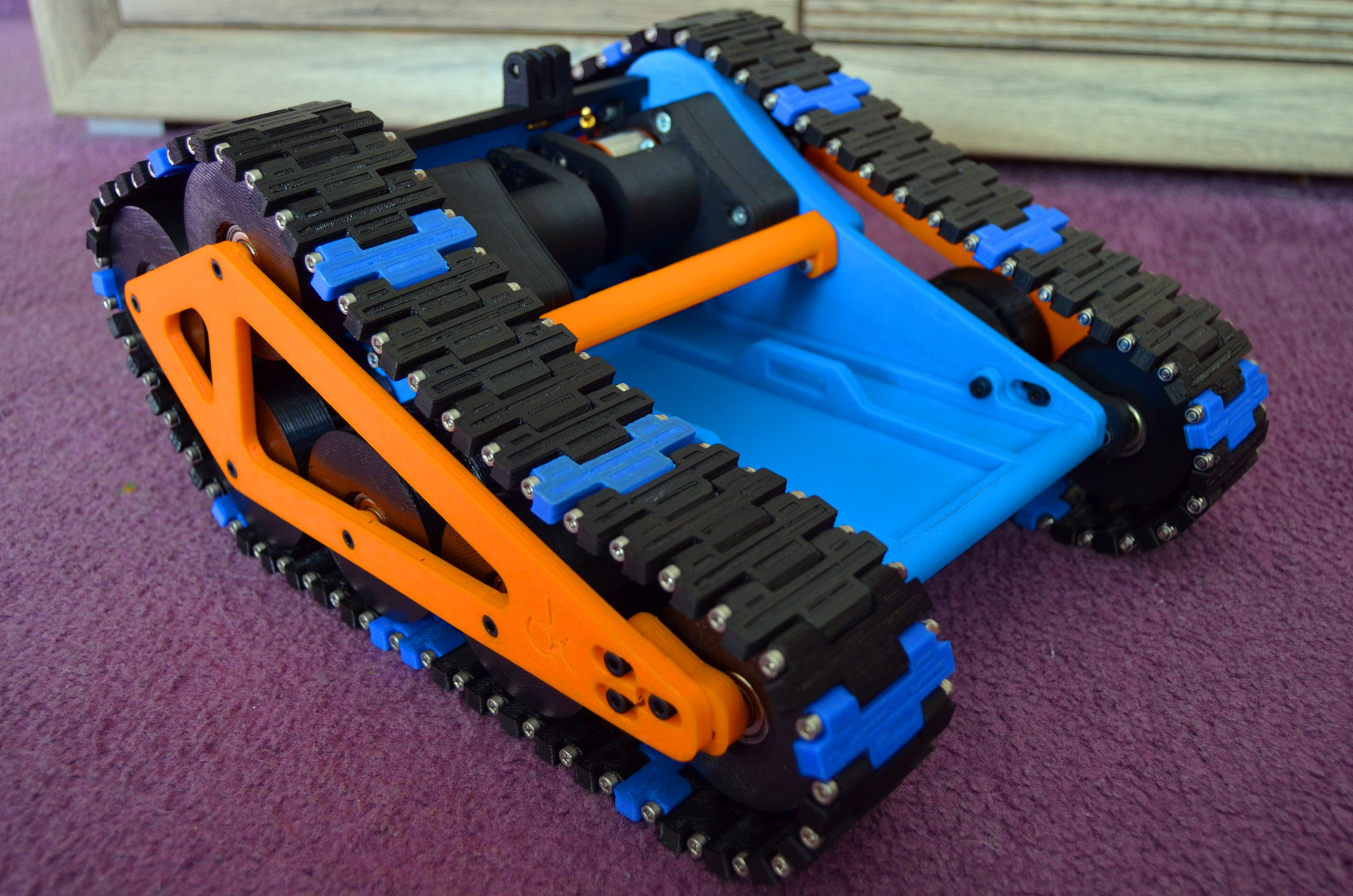

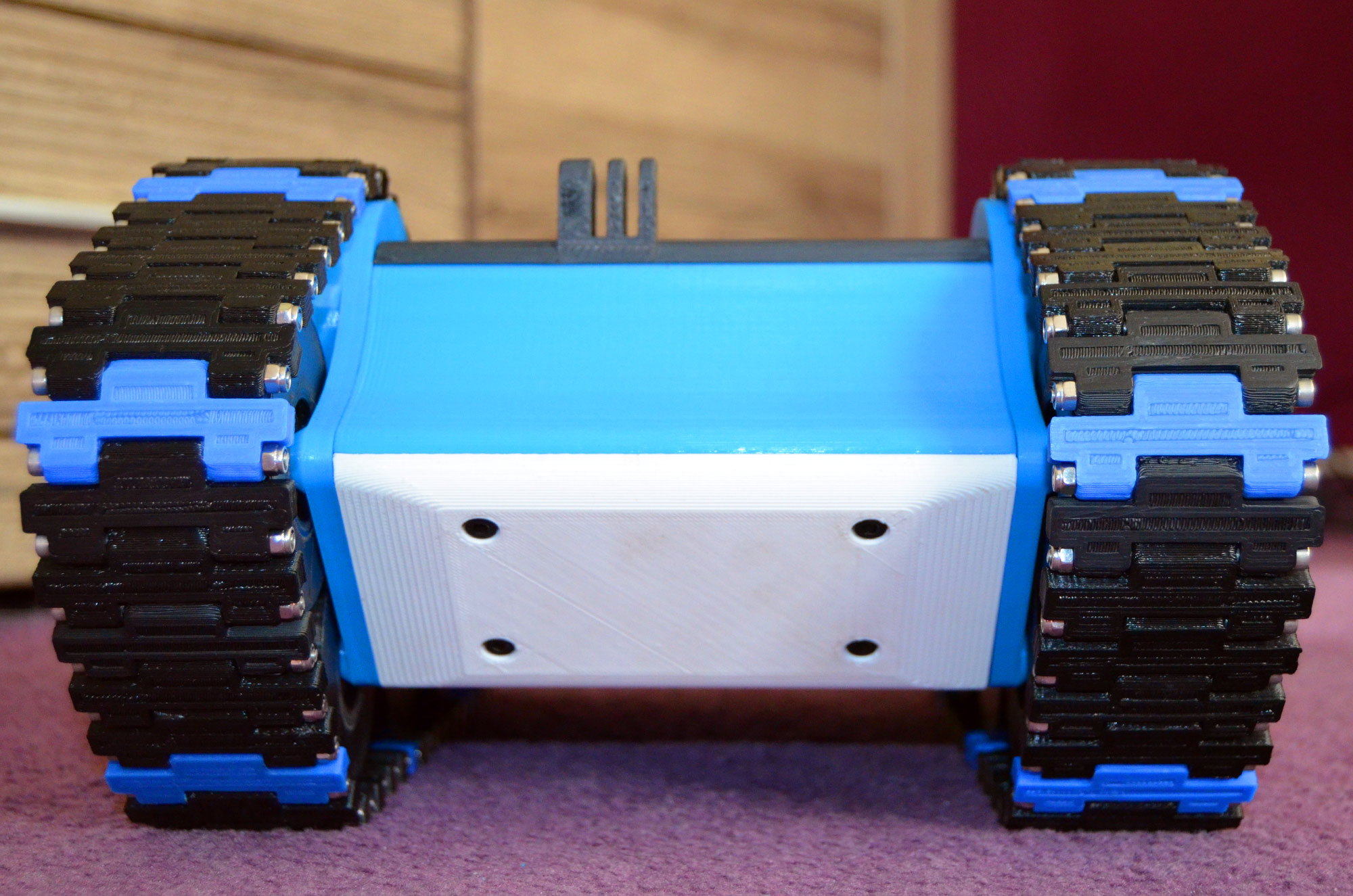

Alle Teile wurden mit folgenden Druckeinstellungen gedruckt
Material: PLA / ABS
Düsendurchmesser: 0,4mm und 0,5mm
Schichthöhe: 0.2mm
Druckgeschwindigkeit: 60 mm/s für ABS 110mm/s für PLA Teile
Kontur: 3
Geschlossene Deckschichten: 3
Geschlossene Bodenschichten: 3
Infill: 45 %
Support: nein

Benutzte Filamente:

ABS Orange: https://ebay.to/2JM9Wt8 (Ich hatte 2,85mm Durchmesser)
ABS Schwarz: https://ebay.to/2GZeuhQ (Ich hatte 2,85mm Durchmesser)
ABS Blau: https://ebay.to/2H1d4iY (Ich hatte 2,85mm Durchmesser)

PLA schön leuchtendes Blau: https://ebay.to/2JMb3Jk (Ich nutzte 1,75mm Durchmesser)
PLA Weiß: https://ebay.to/2IVX8PD (Ich nutzte 1,75mm Durchmesser)

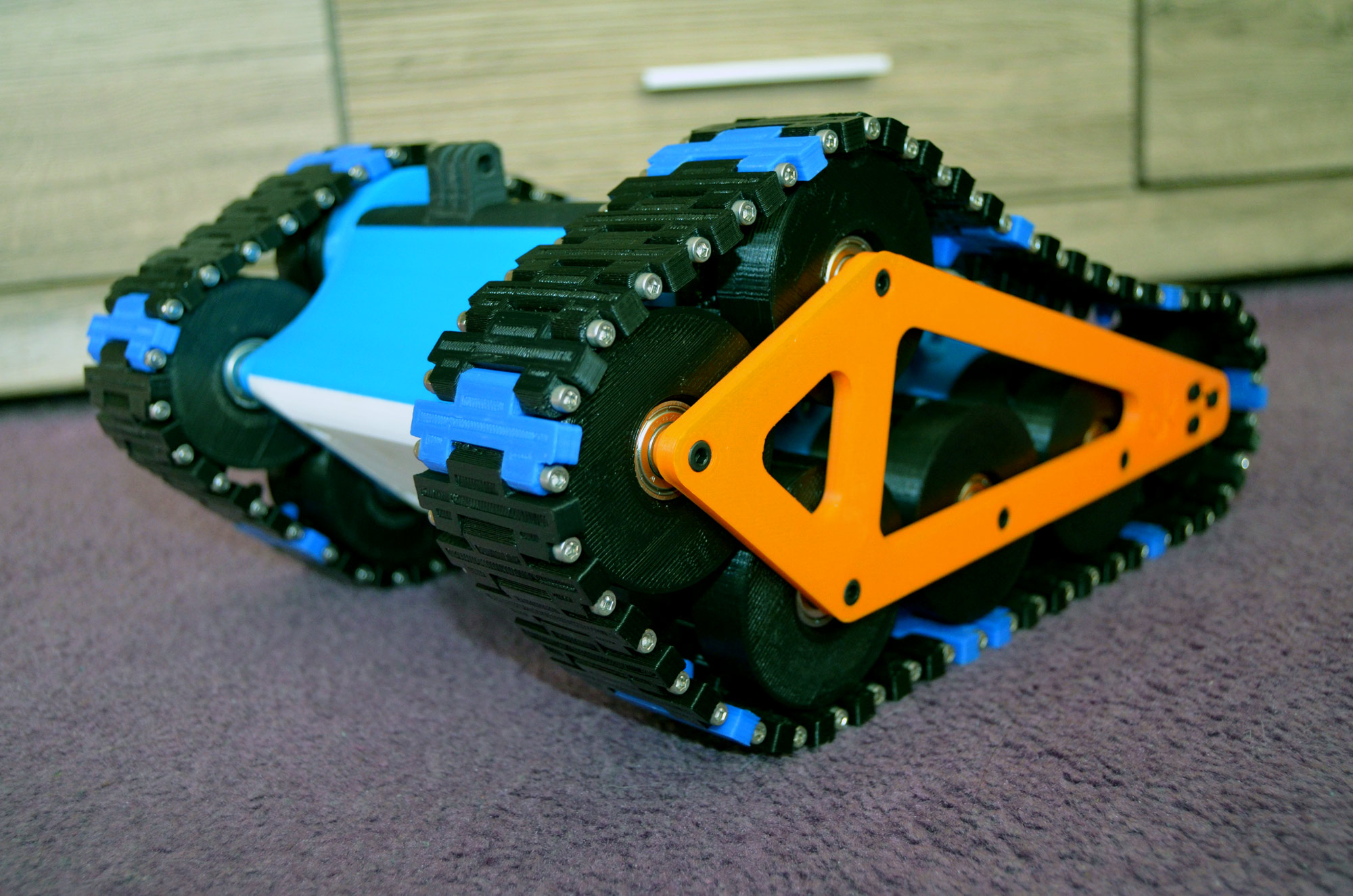

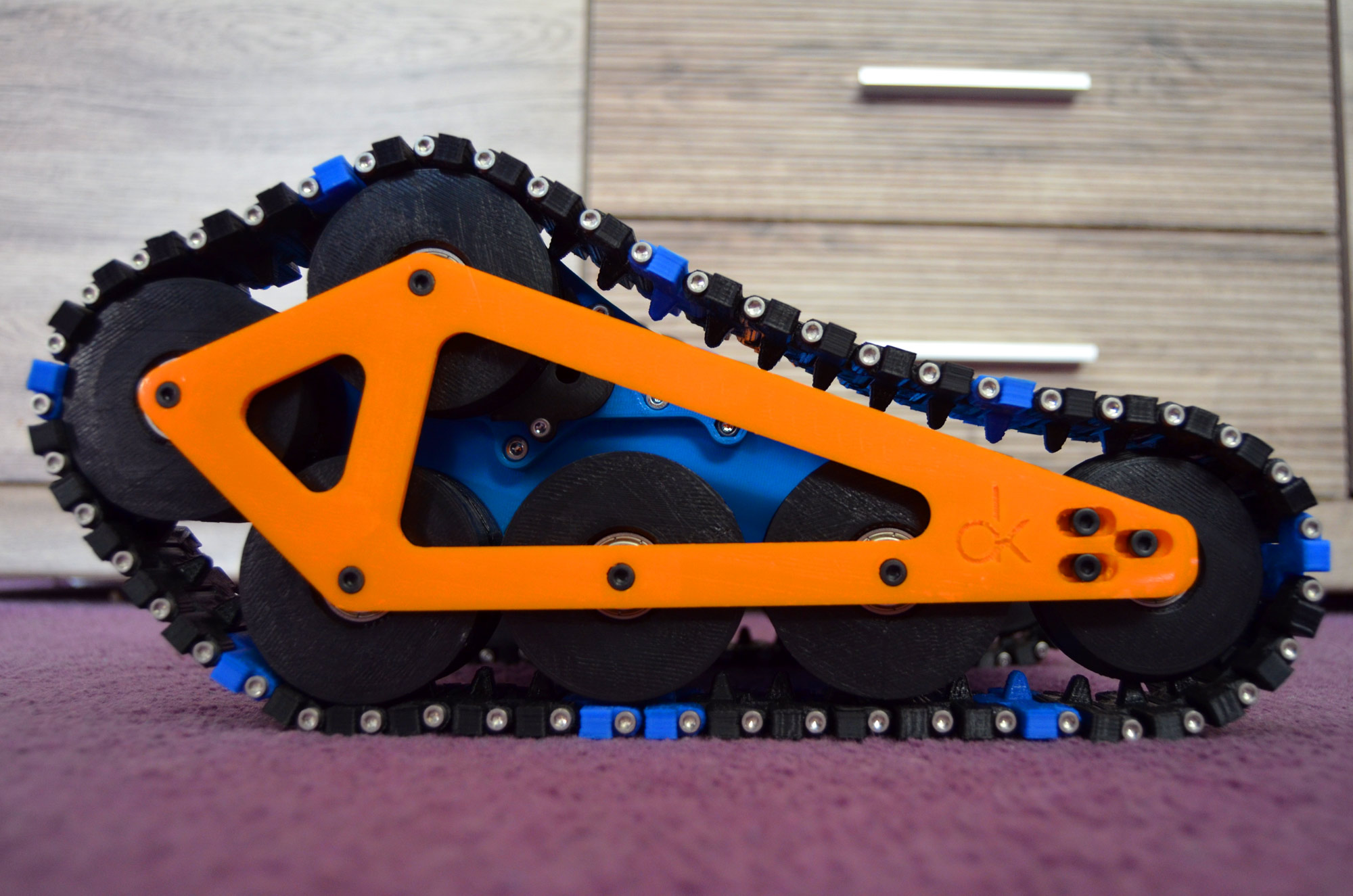

Download der STL des RC Tanks: https://www.thingiverse.com/make:478042

Das T-Rex Skelett wurde mit einer Schichtdicke von 0,1mm und einem Infill von 0-45% gedruckt. Support war nicht nötig.

Filament, welches genutzt wurde: dieses Grün als fluoreszierendem Filament, PLA, 1,75mm

Modell hier Downloadbar: https://www.thingiverse.com/thing:275091

Ein in PLA ausgedruckter Iron Man Mark 42 Helm

Gedruckt auf einem leicht modifizierten ANet A8.
Schichtdicke 0,2mm
Düse 0,4mm
Infill 25%
incl. Support.

zur STL geht es hier. https://www.thingiverse.com/make:476677

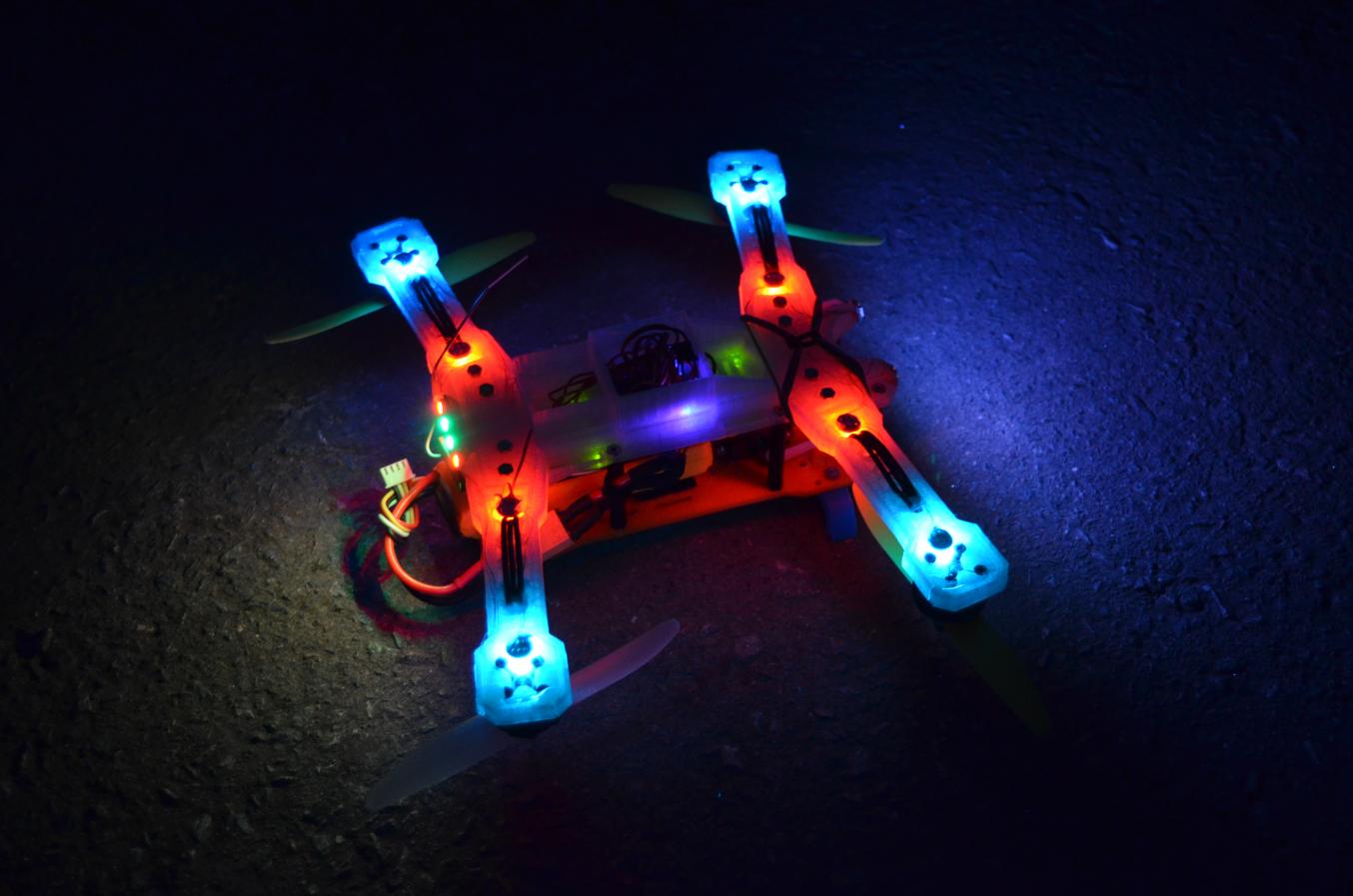

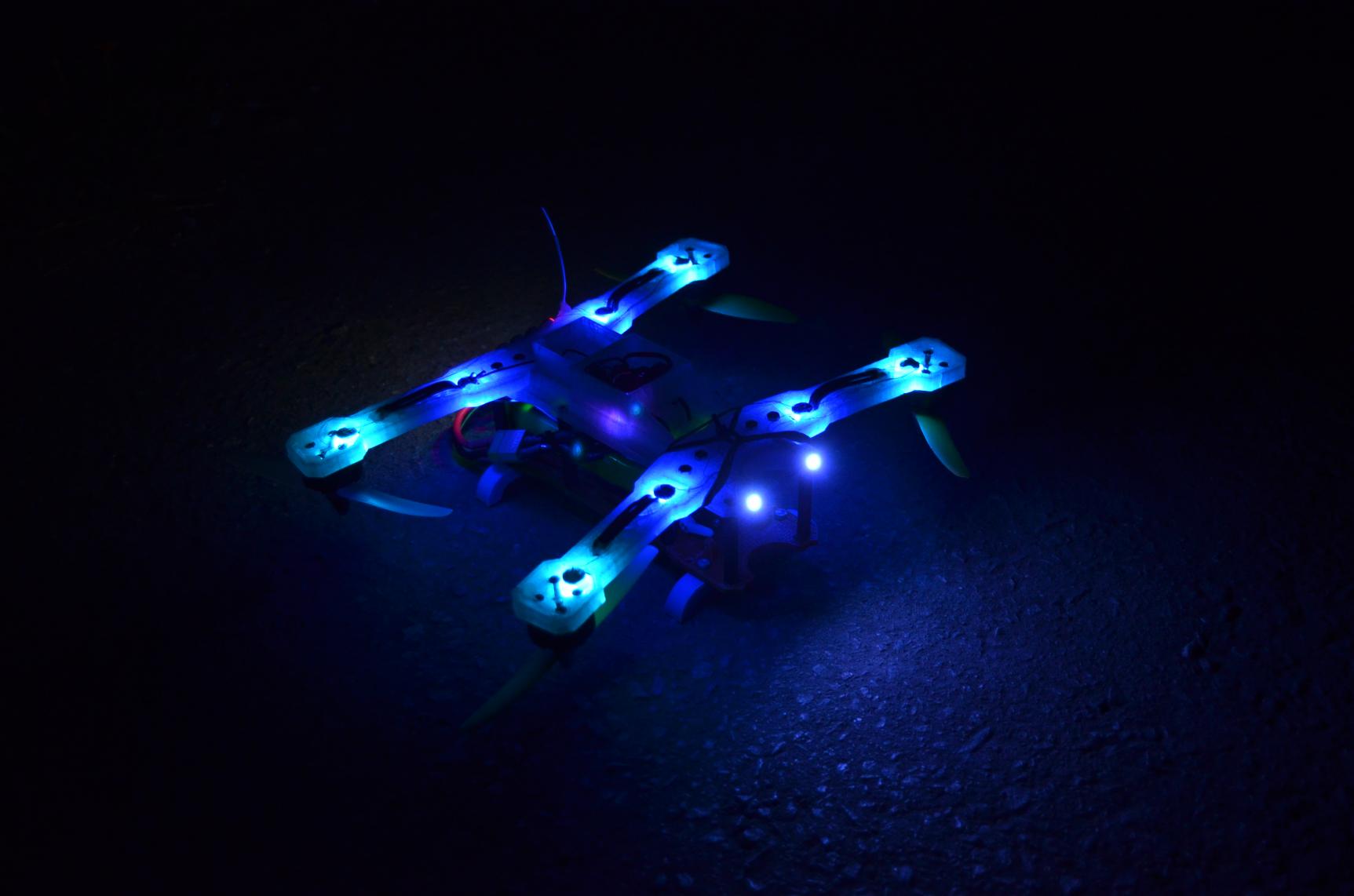

Der PM1 Nightflyer ist in Anlehnung an den Peon 230 entwickelt worden: https://www.thingiverse.com/thing:629338

Verbaut sind:
- 4x Flip32
- 4x Afro Brushlesscontroller
- 4x 2204 Brushlessmotoren
- 4x 5x4,5 Propeller
- 8x 40mm M3 Distanzhülsen
- M3 12mm Senkkopfschrauben
- M3 Muttern
- 16x RGB Leds
- 0,7er Kupferdraht

Download des Projektes: https://www.thingiverse.com/thing:2855928

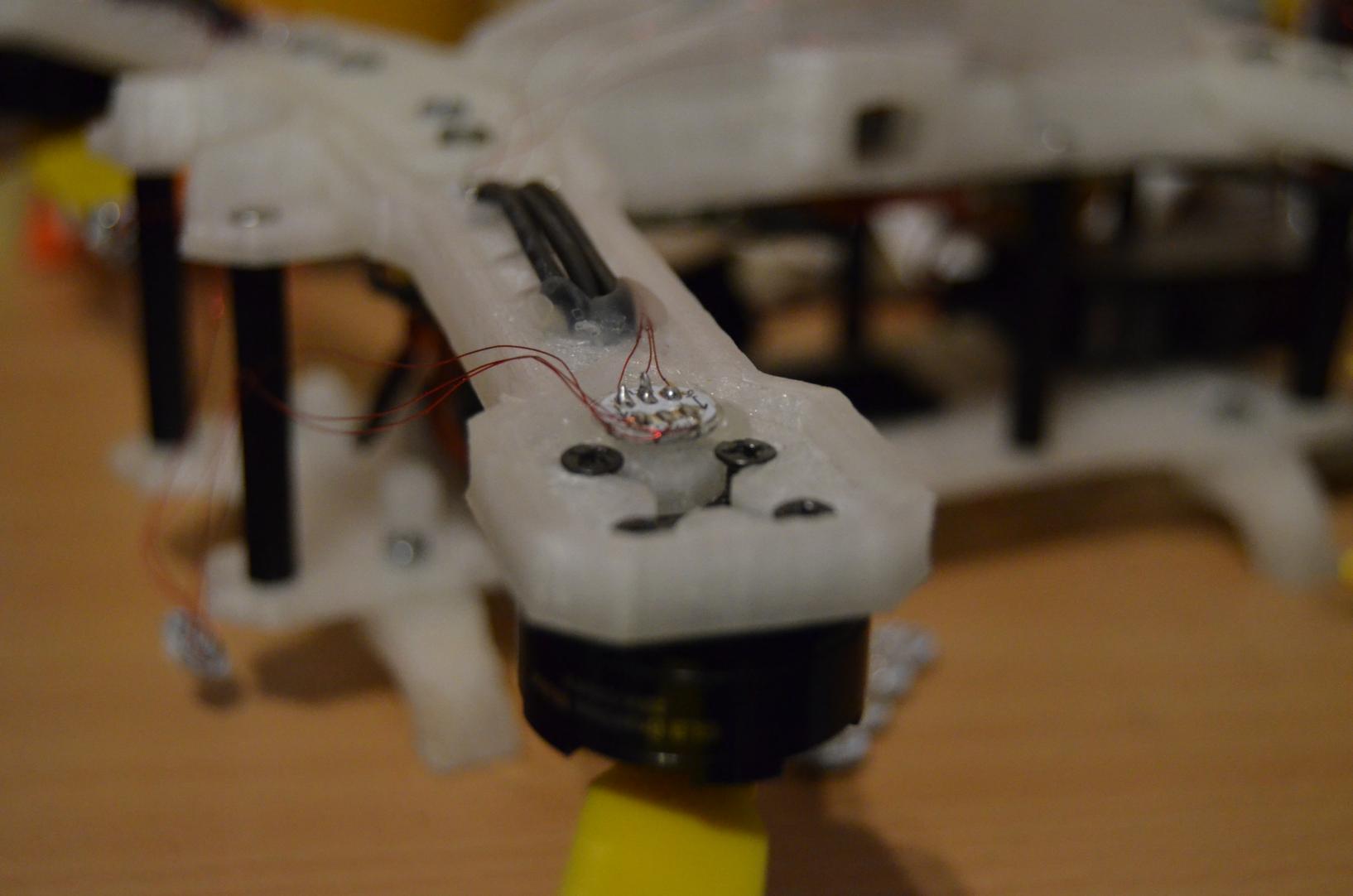

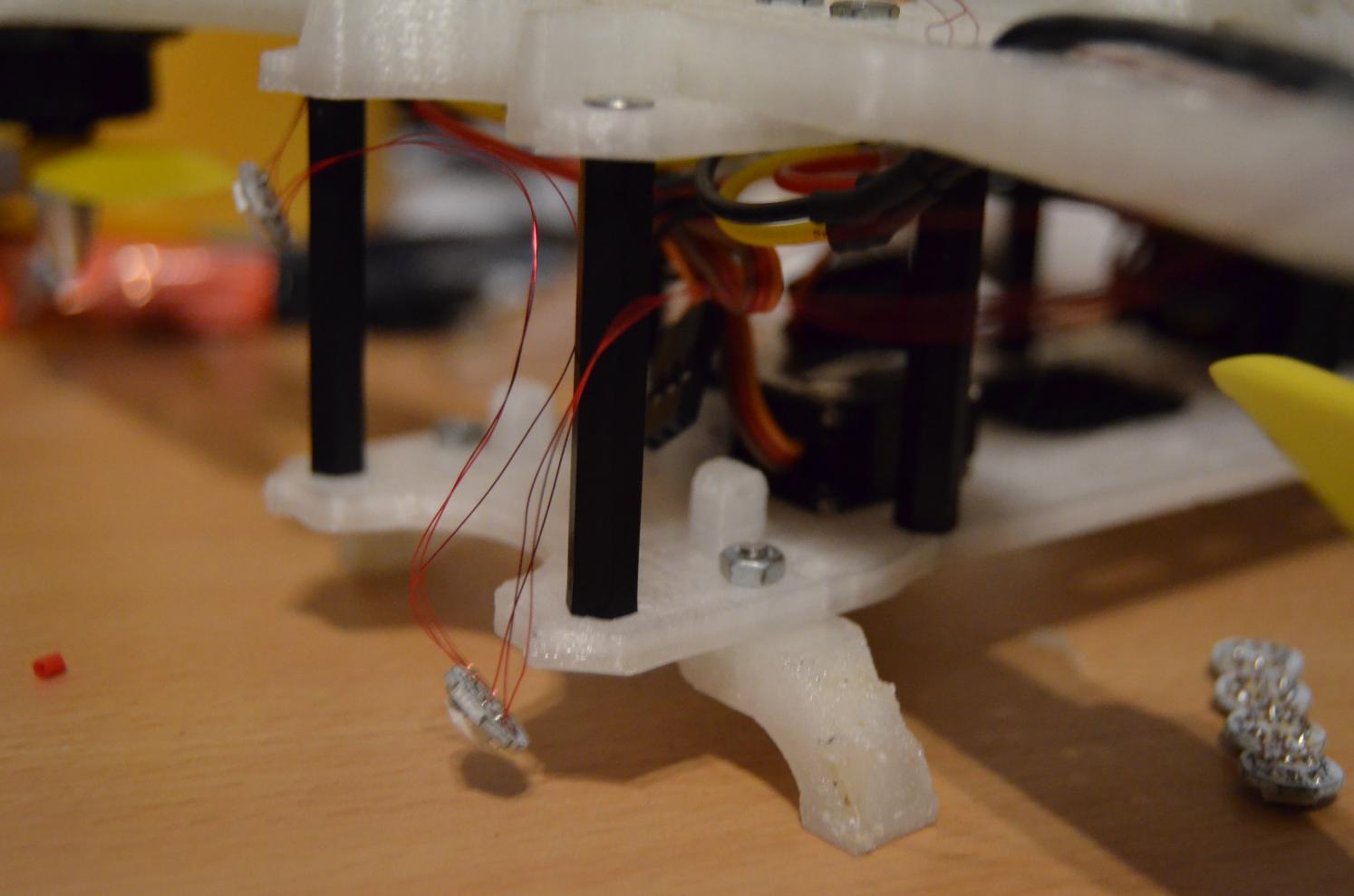

Die LEDs werden quasi in Reihe durchgelötet:

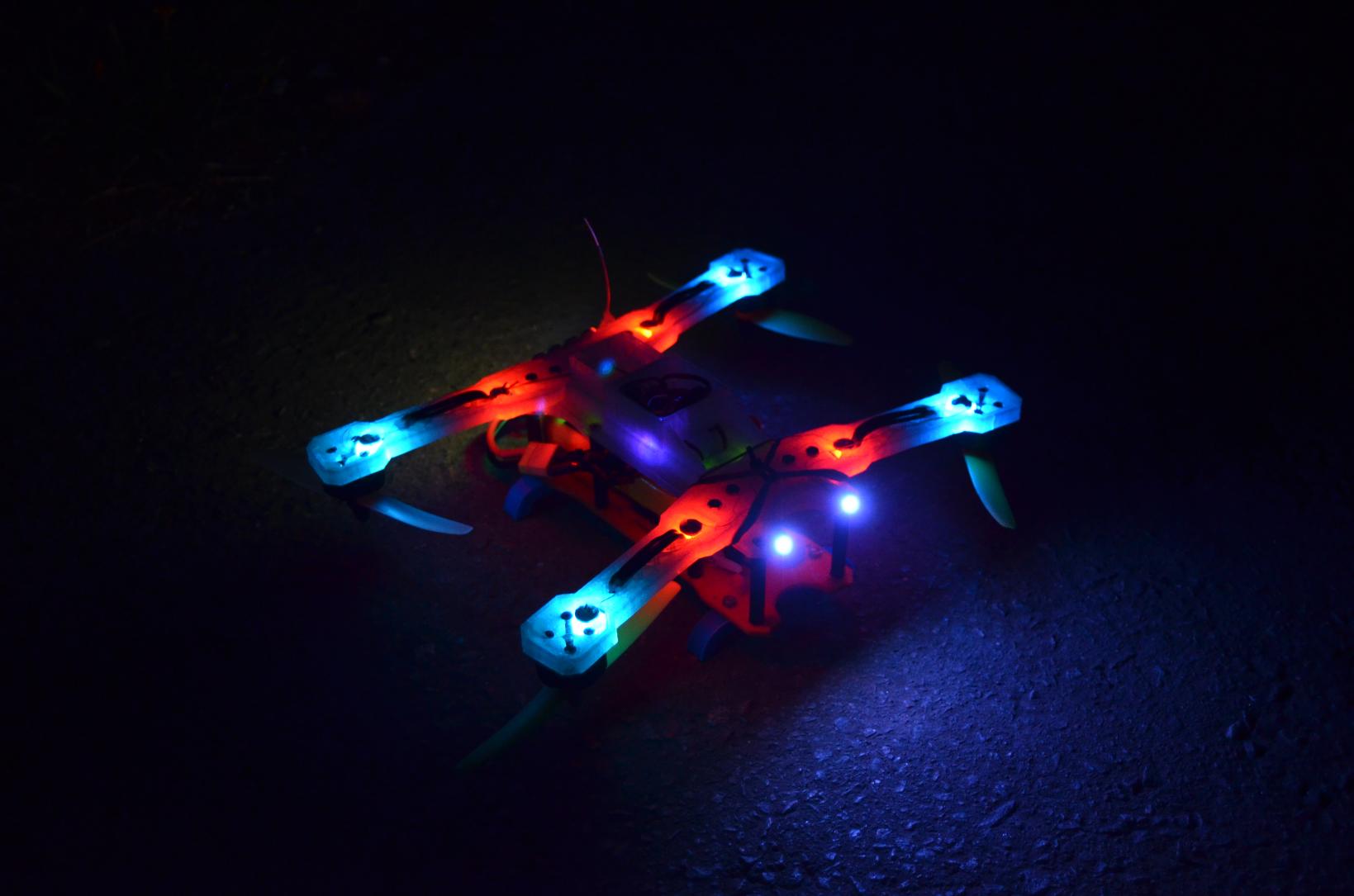

Je nach Knüppelbewegung und Gaszustand ändern sich die Farben.

Bauteile, Teileliste, BOM für den EGGBot

Zukaufteile:

• 2x Schrittmotoren Nema 17 (1,8° 1,5A 40Ncm sind mehr als nur ausreichend) https://goo.gl/XeyFpk
• 2x Motortreiber A4988 https://goo.gl/DM98TP besser sind DRV8825 https://goo.gl/FSJTEH und wer es leise ganz leise mag TMC2208 (bedarf jedoch einiges an Nacharbeit) https://goo.gl/u64CCF
• Arduino CNC Shield V3 https://goo.gl/rX3aX7
• mögliche Arduinos UNO https://goo.gl/yWtxrQ , Leonardo https://goo.gl/qd3fL5 , Mega 1280 Mega 2560 https://goo.gl/Stimso . Wobei hier ein UNO oder ein Leonardo am besten passt. Beachtenswert ist, dass Leonardo hat die doppelte Leistung gegenüber dem UNO und kann so die eingehenden Befehle besser verarbeiten
• Arduino, CNC Shield und Treiber sind auch als Set zu erhalten https://goo.gl/vwcM7x
• 2x Kugellager Type 623 https://goo.gl/9fsVG8
• 1x M3 Gewindestab, 10x M3 Schrauben 15mm, 1x M3 Schraube 40mm, 6x M3 Muttern (beziehbar in jeden gut sortierten Baumarkt)
• 2x 25mm Saugnäpfe https://goo.gl/EBWNzU
• 9g Servo https://goo.gl/h1qW6R

Keine Lust auf selber bauen? Es gibt mittlerweile auch schon fertige Eggbots oder eben Christmasbots:

Eggbots auf Ebay oder auf Amazon

Druckteile:

• https://www.thingiverse.com/thing:1683764
• 1x Spring holder
  1x MAIN_frame (with support)
  1x Egg support
  1x Pen holder
  2x Axis support
  1x vertical ARM
  1x Rod spacer
  1x M3 nut Knot

benötigte Software:

• Arduino SDK https://www.arduino.cc/en/Main/Software
• Inkscape zum erstellen von Vektordateien und anschließendes Plotten https://inkscape.org/de/release/0.92.2/
• EGGBot Firmeware https://github.com/plex3r/EggDuino
• EggBot_250A.exe Erweiterung für Inkscape damit der Eggbot erkannt wird und genutzt werden kann
• gepatchte ebb_serial.py https://github.com/plex3r/plotink/tree/master/libraries muss in den Ordner "extensions" von Inkscape kopiert werden

Bekannte Fehler mit Arduino Leonardo und Arduino Mega:

Helper_Functions:4: error: 'SELFPRGEN' was not declared in this scope
SPMCSR &= ~SELFPRGEN;


exit status 1


'SELFPRGEN' was not declared in this scope

Lösung:
Über die Arduino SDK in die Datei Helper_Functions wechseln und

SPMCSR &= ~SELFPRGEN;

durch

SPMCSR &= ~SPMEN;

ersetzen.

Inkscape gibt beim verbinden mit dem Eggbot einen Fehler aus:

File "eggbot.py", line 1350, in <module>


e.affect()


File "C:\Program Files\Inkscape\share\extensions\inkex.py", line 215, in affect


self.effect()


File "eggbot.py", line 270, in effect


self.EggbotOpenSerial()


File "eggbot.py", line 1243, in EggbotOpenSerial


self.serialPort = self.getSerialPort()


File "eggbot.py", line 1300, in getSerialPort


for strComPort in eggbot_scan.findEiBotBoards():


File "C:\Program Files\Inkscape\share\extensions\eggbot_scanwin32.py", line 6, in findEiBotBoards


hKey = _winreg.OpenKey( hReg, r"SYSTEM\CurrentControlSet\Enum\USB\VID_04D8&PID_FD92" )

Lösung:
Über den Geräte-Manager unter Serielles USB-Gerät die VID_XXXX&PID_XXXX auslesen und in der eggbot_scanwin32.py ersetzen. Dadurch verbindet sich Inscape mit dem Controller.

Anleitung EGGbot selber bauen:

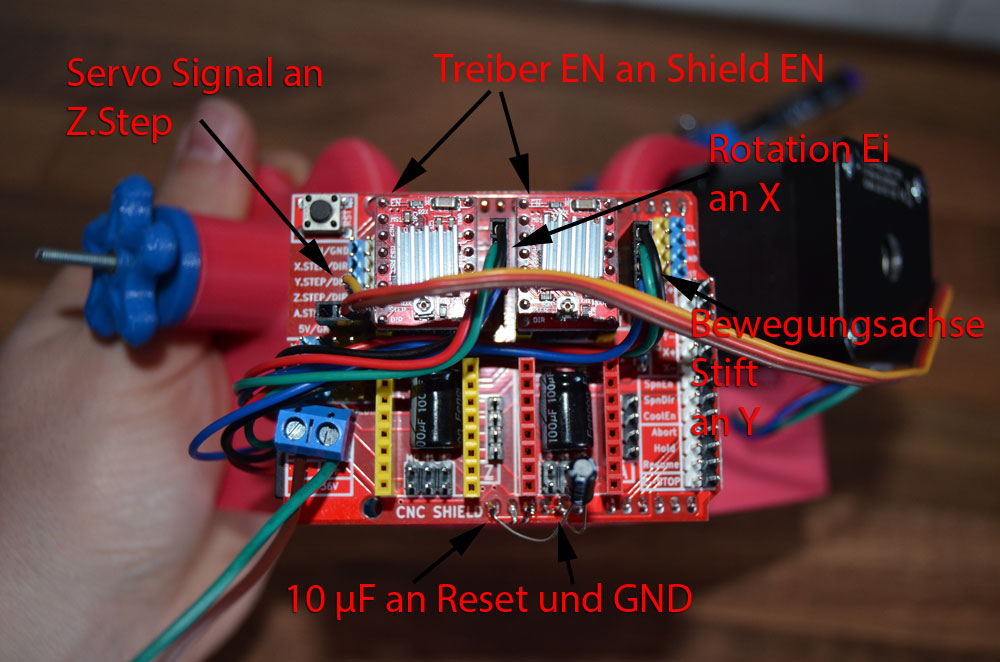

Arduino CNC Shield V3 für Eggbot einrichten:
