Lüfter Mod und Bienenwabengitter für den Atomstack A5 Lasercutter
Externer Inhalt www.youtube.comInhalte von externen Seiten werden ohne Ihre Zustimmung nicht automatisch geladen und angezeigt.Durch die Aktivierung der externen Inhalte erklären Sie sich damit einverstanden, dass personenbezogene Daten an Drittplattformen übermittelt werden. Mehr Informationen dazu haben wir in unserer Datenschutzerklärung zur Verfügung gestellt.Externer Inhalt www.youtube.comInhalte von externen Seiten werden ohne Ihre Zustimmung nicht automatisch geladen und angezeigt.Durch die Aktivierung der externen Inhalte erklären Sie sich damit einverstanden, dass personenbezogene Daten an Drittplattformen übermittelt werden. Mehr Informationen dazu haben wir in unserer Datenschutzerklärung zur Verfügung gestellt.Der Lüftermod (Air Assist für Atomstack A5) wird anstelle zweier Distanzhülsen für die Controllerplatine des Lasers eingesetzt und unten am Laserausgang in die zwei Laschen vom Sichtschutz eingesteckt.
Für den Mod werden Lötkenntnisse, Schrumpfschlauch und ein paar Teile benötigt:
Laser Atomstack A5 https://ebay.us/zcRSW7
Lüfter 12V https://ebay.us/Kgj3zA
Schalter https://ebay.us/yIQZke
Kabel und Buchsen JST XH 2.54 mm Stecker/Buchse 2 Pin https://ebay.us/pHE8pZ
Aluminium Wabenplatte 600x400 mmhttps://ebay.us/qDvlxa
Bodenfliese 500 x 500 https://ebay.us/PCpXxs
10x10 L Aluminiumprofile
4x M5 Schrauben und Muttern
4x M3 SchraubenDownload der STLs: https://www.thingiverse.com/thing:4976519

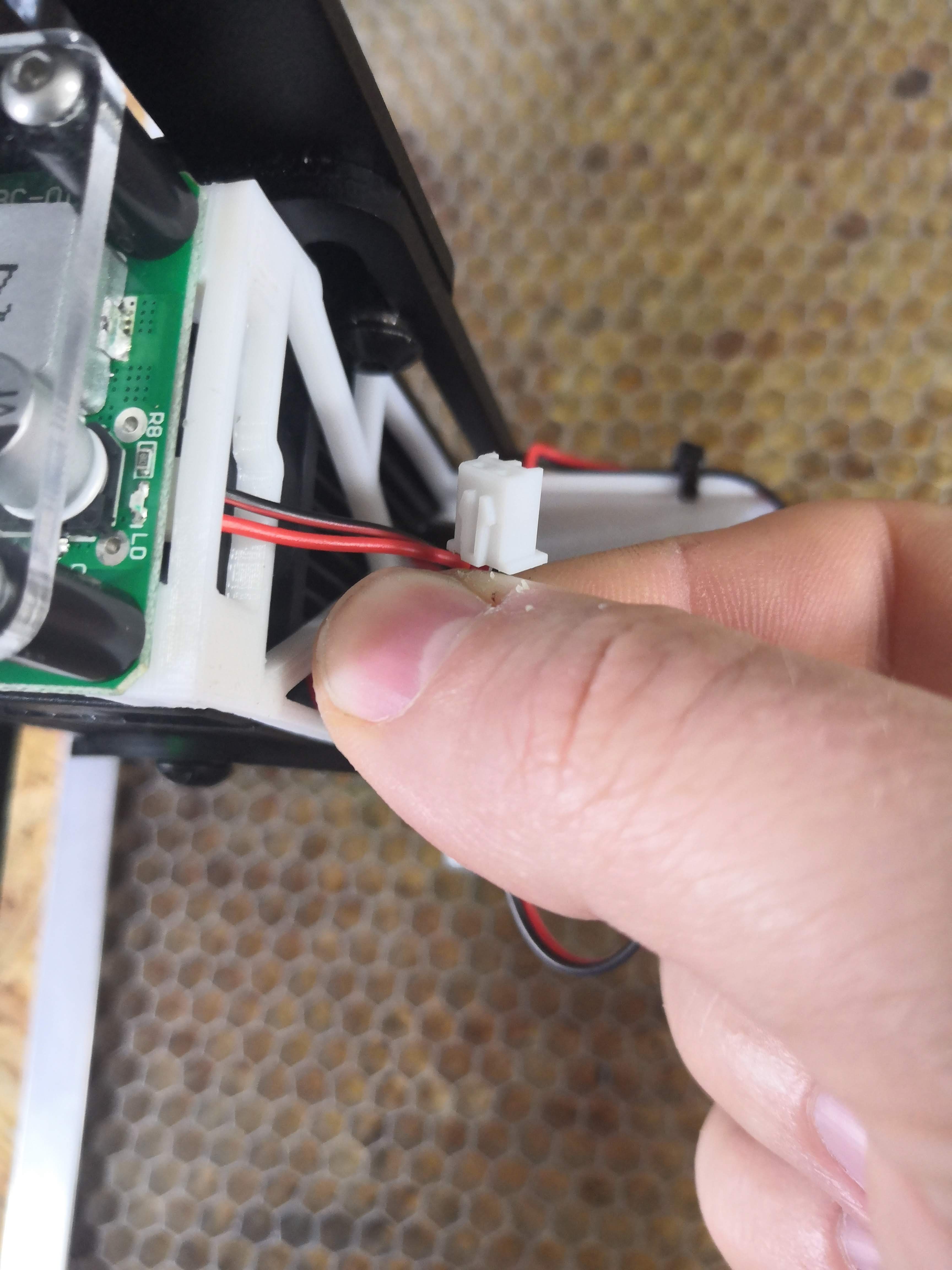

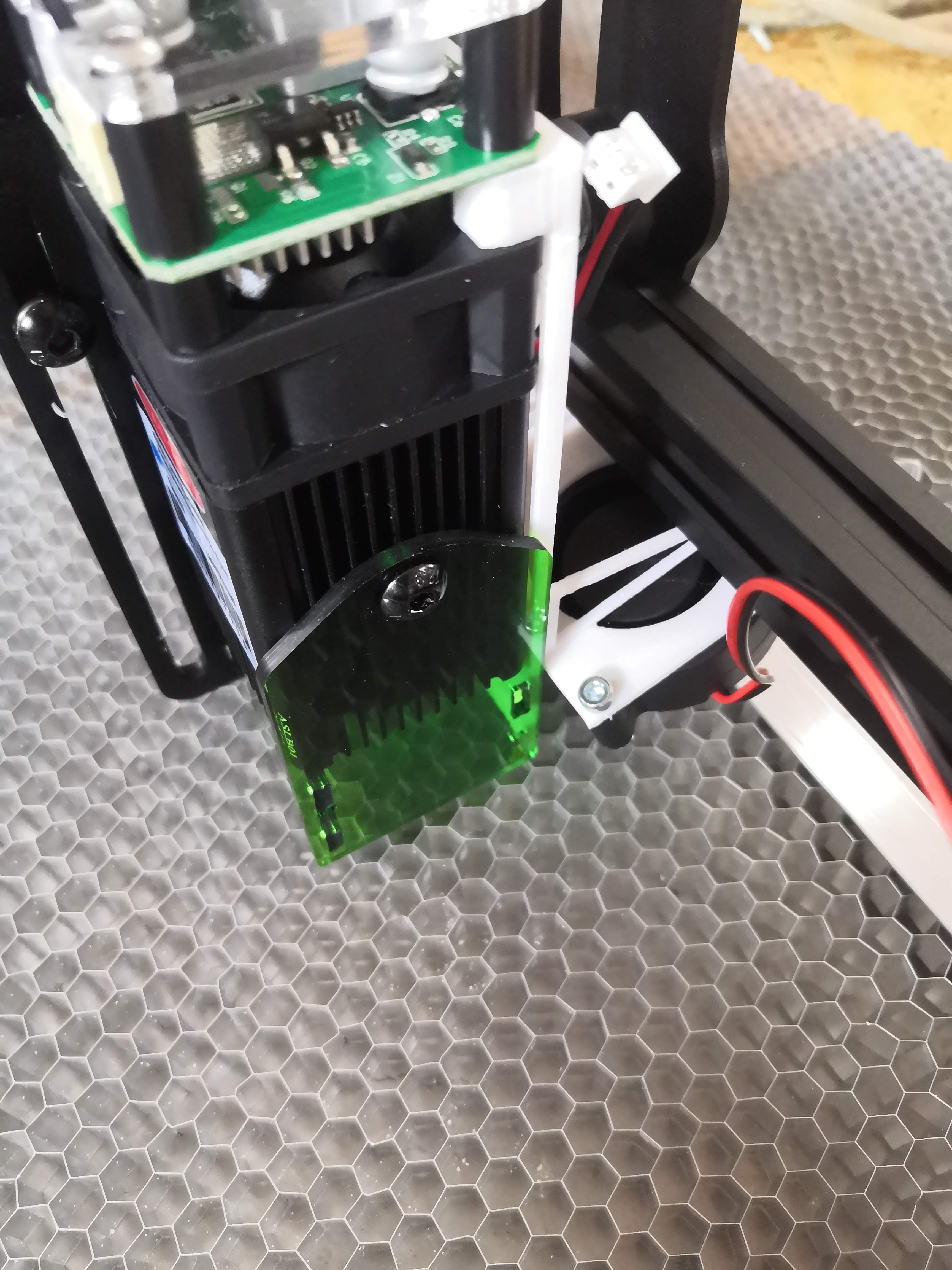

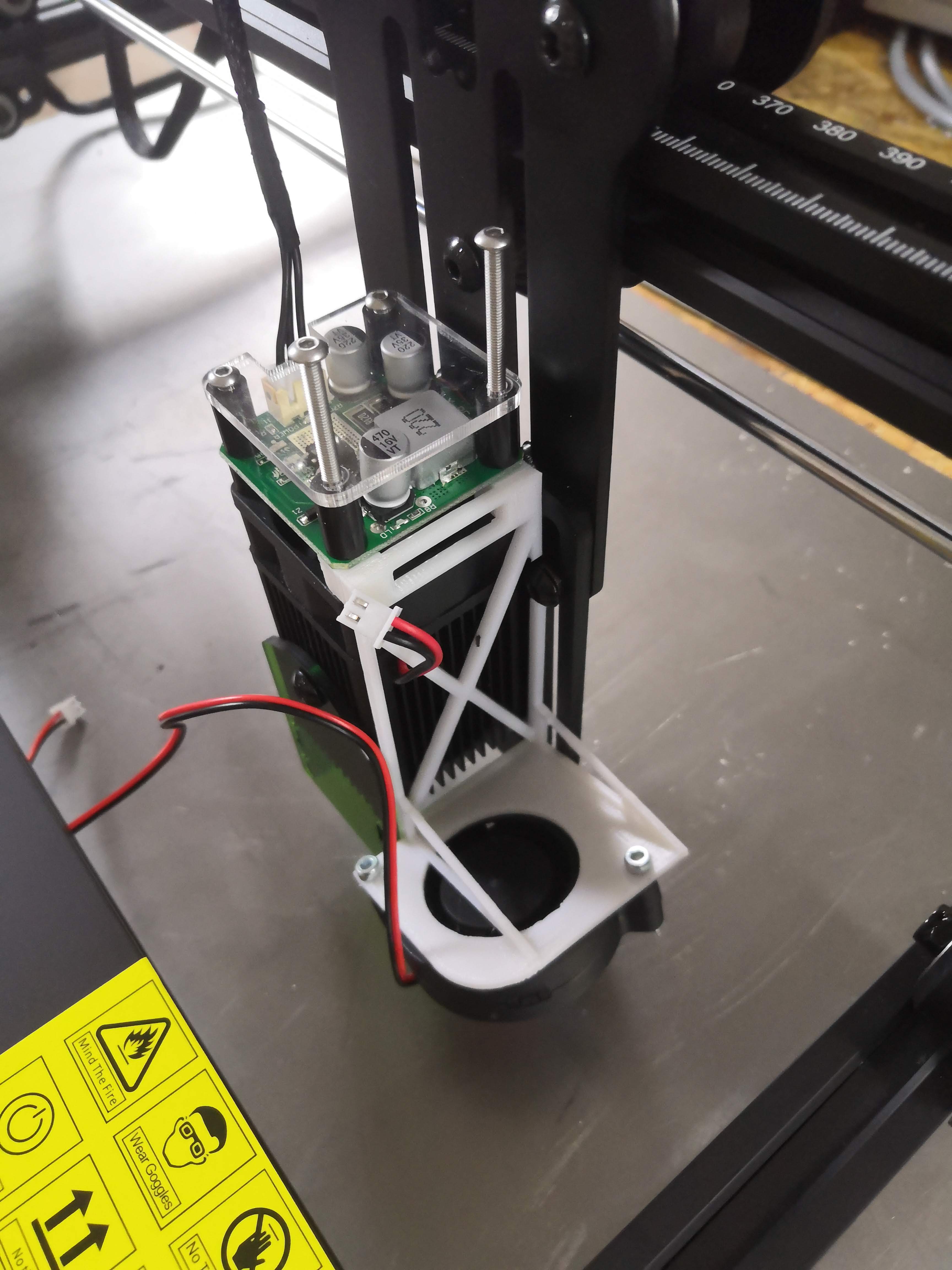

Der 12V Lüfter, um den Rauch wegzublasen, wird zum Kühllaserlüfter parallel angeschlossen. Dazu werden zwei JST XH Buchsen parallel verlötet und das Kabel mit Stecker auf die Rückseite der Controllerplatine aufgesteckt. In die zwei verlöteten Buchsen kommt nun der Lüfter zum Kühlen des Lasers direkt und der zu und abschaltbare nachgerüstete Lüfter.

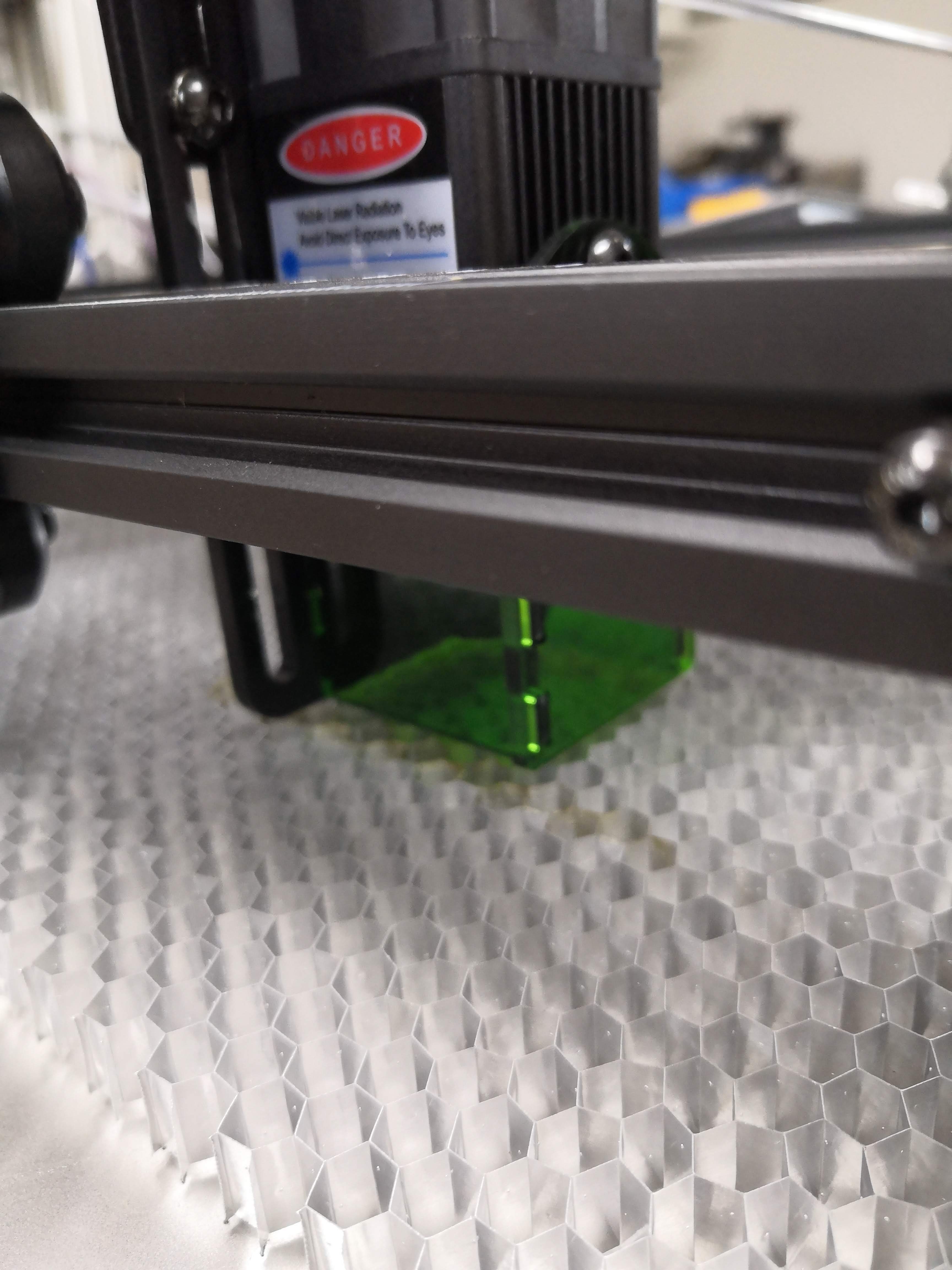

Die Wabenplatten wird mit einer einfachen Schere passend geschnitten, die L-Profile auf die Wabenplatte gelegt und mit M3 Schrauben arretiert, damit sich die Wabenplatte nicht wellt.
Unter dem Laser hat sich für mich eine matte Bodenfliese bewährt, auf die der Laser komplett steht. Eine matte Oberfläche ist hier zur Zerstreuung des Laserlichtes sehr sinnvoll.Happy Lasern.
-
Worum geht es denn?
Welcher Druckertyp?
Welches Problem? Möglichst genau beschreiben. -
Noch nicht, ich wollte erst noch eine überarbeitete Version entwickeln, bin nur bisher noch nicht dazu gekommen.
Hoffe ich bekomme es diesen Monat noch online.
-
Ja, der muss rein. Hatte den vermutlich bei mir rumfliegen, deswegen vergessen, den mit auf die Teileliste zu nehmen. Sorry.
-
Hier entsteht eine Unterseite für den GamePi43 von Waveshare.
Das GamePi43 ist eine tragbare Retro-Videospielkonsole, die aktuell maximal mit dem Raspberry Pi 3B + bestückt werden kann, zusätzlich ist ein 4,3-Zoll-IPS-Display mit 800 x 480 Pixeln verbaut.
Eigenschaften
- max. Raspberry Pi 3B +, 64-Bit-Vierkern-CPU mit 1,4 G-Frequenz, 1 G-RAM
- 4,3-Zoll-IPS-Display, 800 × 480 Pixel
- 60 fps via HDMI direkt auf dem Display
- Kompatibel mit Raspberry Pi B + / 2B / 3B / 3B +
- Integrierte Ladeüberwachung für den Akku, die mit 18650 Lithiumbatterien (NICHT im Lieferumfang enthalten) betrieben wird
- Batteriestandanzeige
- Auf der Platine befindet sich Lautsprecher und Kopfhöreranschluss
- Lautstärke- und Hintergrundbeleuchtung lässt sich über die verbauten Tasten super einstellen und ist unabhängig von Recalbox oder Retropie
Montage des Waveshare GamePi43
- Stecke den RaspberryPi auf den GPIO des GamePI43
- Verbinden die HDMI-Schnittstelle des GamePi43 über den HDMI-Anschluss mit dem Raspberry Pi
- wird ein Raspberry Pi Zero / Raspberry Pi Zero W verwendet wird ein HDMI Kabel (nicht im Lieferumfang enthalten) benötigt
- Netzschalter ausschalten und die beiden 18650 LiIon Akkus einlegen
- Um den GamePi43 zu verwenden, können die Treiber manuell nachinstalliert werden oder direkt ein vorkonfiguriertes Image verwenden werden
fertige Retropie-Image für den Gamepi zum Download: https://drive.google.com/open?id=1lbscu…dt3JhHYTkK3RQB_ (für Pi 2 bis 3B+)
fertige Recalbox-Image für den Gamepi zum Download: https://drive.google.com/open?id=10DMzX…DmoB0ZhIA8IdOq_ (für Pi 2 bis 3B+)
PinOut des Gampi 43
PIN Symbol Description
1 3.3V 3.3V power input 2 5V 5V Power input 3 HOTKEY BCM=2, WPI=8 4 5V 5V Power input 5 NC NC 6 GND Ground 7 UP BCM=4,WPI=7 8 TL BCM=14, WPI=15 9 GND Ground 10 X BCM=15, WPI=16 11 DOWN BCM=17, WPI=0 12 Y BCM=18, WPI=1 13 LEFT BCM=27, WPI=2 14 GND Ground 15 RIGHT BCM=22, WPI=3 16 TR BCM=23, WPI=4 17 3.3V Power input 18 B BCM=24, WPI=5 19 START BCM=10, WPI=12 20 GND Ground 21 SELECT BCM=9, WPI=13 22 A BCM=25, WPI=6 23 NC NC 24 NC NC 25 GND Ground 26 NC NC 27 NC NC 28 NC NC 29 NC NC 30 GND Ground 31 NC NC 32 NC NC 33 NC NC 34 GND Ground 35 NC NC 36 NC NC 37 NC NC 38 NC NC 39 GND Ground 40 NC NC -

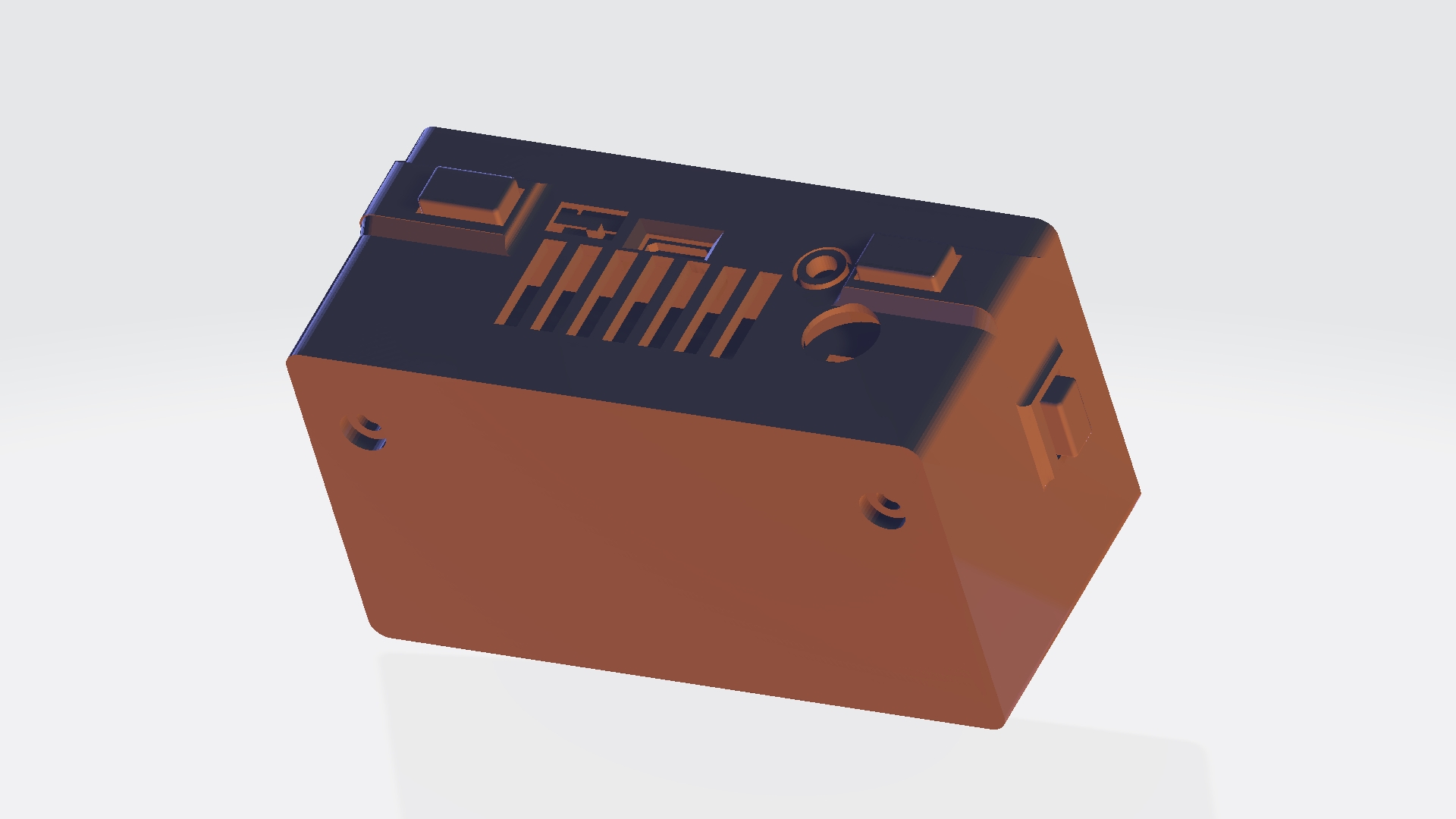

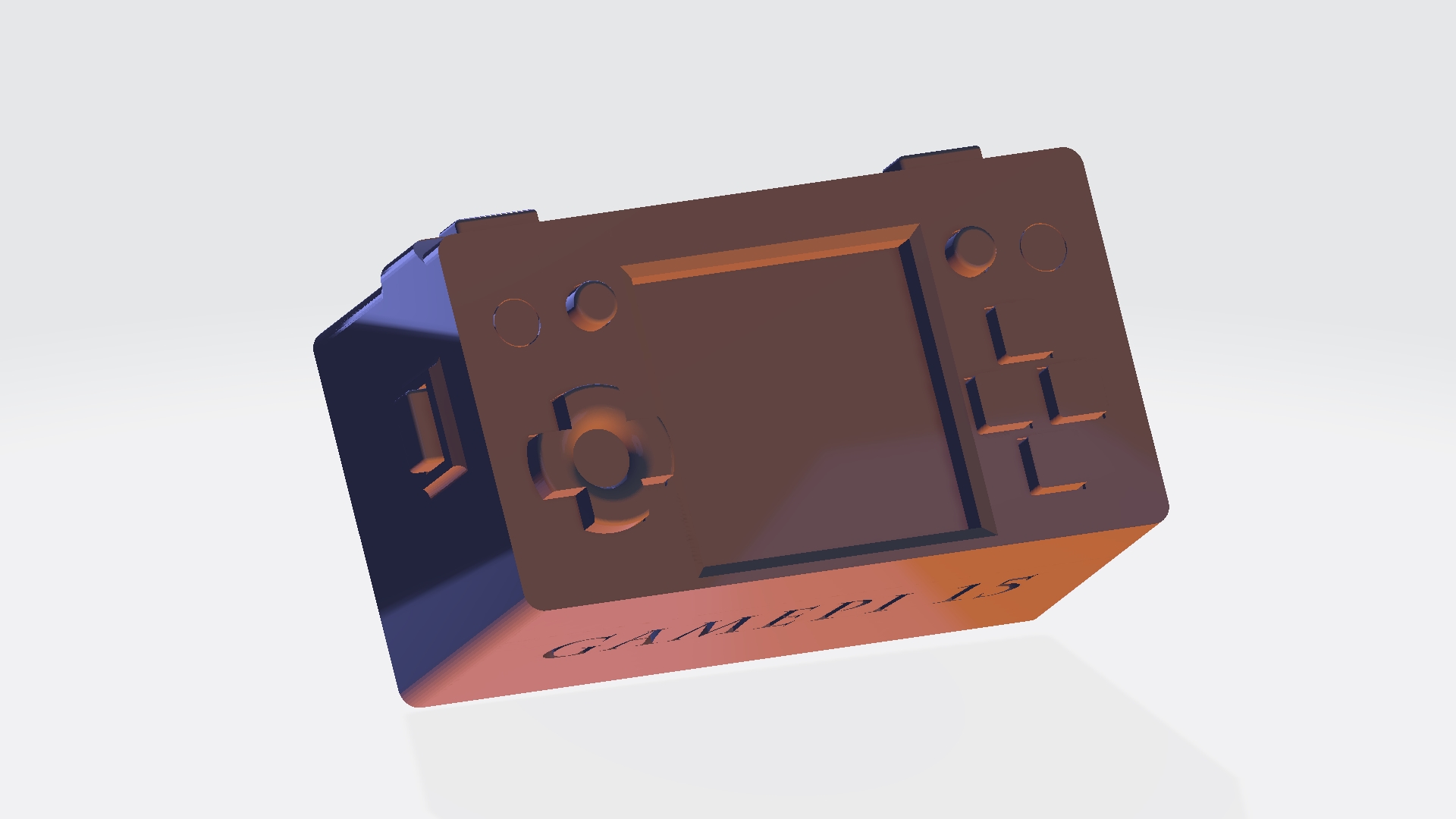

Gehäuse für den GamePi15:
Zum Download: https://www.thingiverse.com/thing:3830178 (eine Bewertung in Form eines Herzchen wäre natürlich klasse)
Video-Anleitung zum GamePi-Case.
Inhalte von externen Seiten werden ohne Ihre Zustimmung nicht automatisch geladen und angezeigt.Durch die Aktivierung der externen Inhalte erklären Sie sich damit einverstanden, dass personenbezogene Daten an Drittplattformen übermittelt werden. Mehr Informationen dazu haben wir in unserer Datenschutzerklärung zur Verfügung gestellt. -
Retropie auf dem GamePi 15 einrichten
- Die Retropie Image für den Pi Zero herunterladen / 3A+ herunterladen (Direktlinks zu Images von Waveshare)
- download Win32DiskImager
- Benutze Win32DiskImager, um die entpackte Pi Zero Image auf eine mindestens 16GB große Speicherkarte zu „kopieren“
- Lade die gamepi-15-mods.zip herunter, entpacke sie und kopiere die 3 Dateien in die Boot Partition der Micro SD Karte
- öffne die wpa_supplicant.conf und für dort die SSID deines Routers + das WLan Passwort ein
- stecke die SD-Karte in dein GamePi 15 und schalte den Handheld ein = lange warten bis das Retropie Bild erscheint
Filezilla für das kopieren von Spielen einrichten
- Filezilla herunterladen und starten
- Links oben auf das Symbol "Servermanager öffnen" klicken
- links unten auf "Neuer Server" klicken
- GamePi 15 eintragen
- rechts oben neben "Server:" die IP-Adresse eintragen, die ihr Router zu "Raspberry" ausgibt
- das Protokoll von FTP auf SFTP umstellen
- Verbindungsart von Anonym auf Normal umstellen
- bei Benutzer: pi eintragen
- bei Passwort: raspberry
- zum Schluss auf "verbinden" klicken
- nachfolgende Fragen mit ja beantworten
- in den Ordner "retropie" sind die Ordner für die Konsolen aufgeführt, dort werden die jeweiligen Images der einzelnen Spiele entpackt reinkopiert
Ist man mit allem fertig den GamePi mit "Start" / ganz nach unten scrollen Quit klicken / Emustation neu starten - neu starten
-

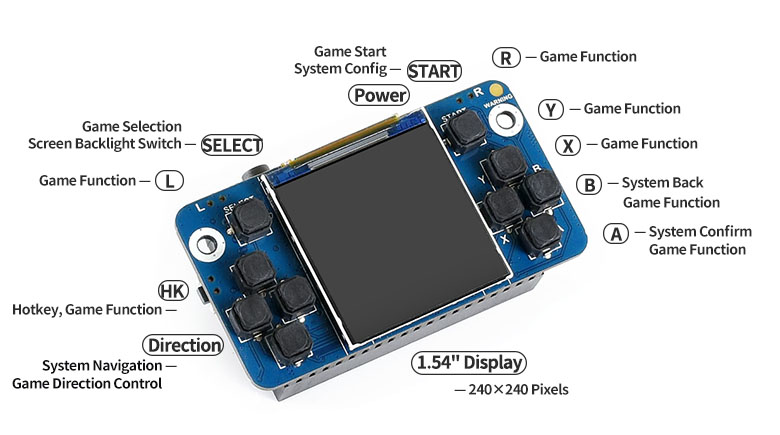

Spezifikationen der Waveshare Tiny GamePi 15 Platine
- 1.54inch Bildschirm, 240×240 Auflösung
- Kompatibel mit den Raspberry Pi Zero/Zero W/Zero WH/B+/2B/3B/3B+/3A+ Versionen
- Integrierte Batterieüberwachung und Ladekontrolle
- Integrierter Mono-Lautsprecher und 3,5mm Klinkenstecker für Kopfhörer
- Lautstärkeregelung über Potenziometer
- BxLxH 35,2mm x 65,1 mm x 21,7mm
Bilder von der Waveshare GamePi 15 Platine

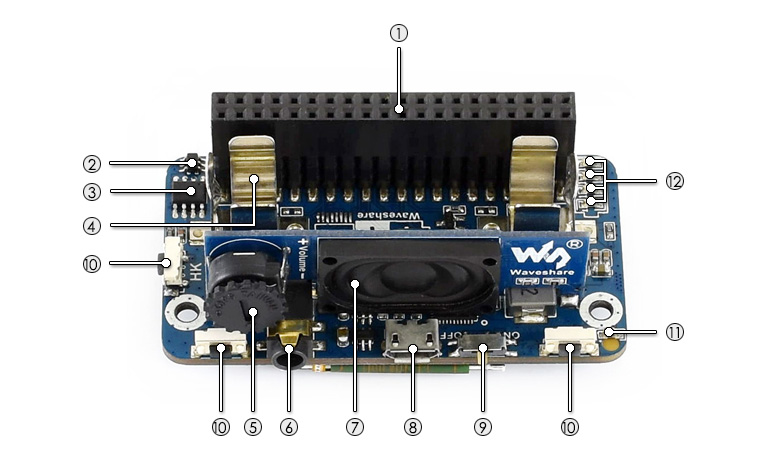

- 1) Raspberry-Pi-GPIO-Anschluss
- 2) 8205 Verpolungsschutzchip
- 3) XB8777A über Lade- und Entladeüberwachung
- 4) Einsteckschacht für 14500 Batterie
- 5) Lautstärkeregler
- 6) Kopfhörerbuchse
- 7) Speaker
- 8 ) USB-Ladeanschluss
- 9) An/Aus Schalter
- 10) Game Funktion Button
- 11) Batterieverpolungsanzeige-Warnanzeige: Leuchtet auf, wenn die Batterie falsch herum eingesetzt wurde
- 12) Akkukapazitätsanzeigen: 4x LEDs zur Anzeige der verbleibenden Akkulaufzeit oder des Ladezustands an
Waveshare GamePI 15 GPIO Pinout
PINSymbolDescriptionPINSymbolDescription
1 3.3V 3.3V power input 2 5V 5V power input 3 NC NC 4 5V 5V power input 5 HOTKEY ENABLE BCM=3, WPI = 9 6 GND Ground 7 NC NC 8 RIGHT SHOULDER BCM=14, WPI=15 9 GND Ground 10 X BCM=15, WPI=16 11 NC NC 12 Audio BCM=18, WPI=1 13 LCD_Reset BCM=27, WPI=2 14 GND Ground 15 NC NC 16 LEFT SHOULDER BCM=23, WPI=4 17 3.3V 3.3V input 18 Backlight BCM=24, WPI=5 19 LCD_MOSI BCM=10, WPI=12 20 GND Ground 21 NC NC 22 LCD_DC BCM=25, WPI=6 23 LCD_SCK BCM=11, WPI=14 24 LCD_CS BCM=8, WPI=10 25 GND Ground 26 NC NC 27 NC NC 28 NC NC 29 UP BCM=5, WPI=21 30 GND Gound 31 DOWN BCM=6, WPI=22 32 Y BCM=12, WPI=26 33 RIGHT BCM=13, WPI=23 34 GND Ground 35 SELECT BCM=19, WPI=24 36 LEFT BCM=16, WPI=27 37 START BCM=26, WPI=25 38 B BCM=20, WPI=28 39 GND Ground 40 A BCM=21, WPI=29 -
Einkaufsliste für den Waveshare Tiny GamePi 15 für Raspberry Pi Zero / 3A+
Amazon Link
Name Amazon Ebay Aliexpress GamePI 15 Amazon Link Ebay Link Aliexpress Link Raspberry Pi Zero Amazon Link Ebay Link Aliexpress Link Raspberry Pi 3A+ Amazon Link Ebay Link Aliexpress Link LiIon 14500 3,7V Amazon Link Ebay Link Aliexpress Link Micro SD Amazon Link Ebay Link Aliexpress Link Für einen vollwertigen GamePi 15 Handheld mit 1,53Zoll Display wird die GamePi 15 Platine, ein Raspberry Pi Zero (W) oder 3A+, eine LiIon 14500 3,7V 900-1200mAh Rundzelle und zum Schluss eine Micro SD mit mindestens 16GB Speicher benötigt (viel mehr als 64GB braucht man nahezu nicht)
-
-
Nachfolgend findet ihr eine Deutsche Zusammenfassung zur Retrokonsole Tiny GamePi 15 von Waveshare. Ihr bekommt eine Liste zu allen Teilen, die ihr benötigt, um einen vollwertigen Handheld betreiben zu können. Daraufhin wird Retropie mit dem Image von Waveshare eingerichtet und zu guter letzt könnt ihr euch Gehäuse speziell für die GamePi Retrokonsole herunterladen.
- Einkaufsliste für den Waveshare Tiny GamePi 15 für Raspberry Pi Zero / 3A+
- Spezifikationen der Waveshare Tiny GamePi 15 Platine
- Retropie einrichten
- Gehäuse / Case für den Waveshare Tiny GamePi 15 Handheld
Rezension / Meine Meinung zum Waveshare GamePi 15:
Das GamePi15 ist letztlich eine Platine, welche in Kombination mit dem Raspberry Pi Zero zu einem vollwertigen Handheld wird und das in Miniaturausführung.
Zu den Abmessungen 65,1x35,2x21,7 des GamePi15 kommt noch die Höhe des Raspberry Pi Zeros hinzu. Bei dieser Größe kann es sogar an einen Schlüsselbund befestigt werden und man hat seinen NES, SNES, MegaDrive, NeoGeo immer mit dabei (quasi die 8 und 16bit Ära).Auf der GamePi15 Platine sind 10 leicht zu drückende und vor allem geräuschlose Buttons verbaut, die einmal das Steuerkreuz bilden und des Weiteren die Tasten Start/Select/A/B/X/Y, zusätzlich sind noch 2 Schulterbuttons und die Sonderfunktionstaste (für Retopie/Recalbox) seitlich angebracht, welche etwas schwerer zu betätigen sind.
Das Display hat eine Auflösung von 240x240 Pixel, schliert nicht und gibt farbtreu das Geschehen wieder.
Der verbaute Lautsprecher ist über einen danebenliegenden Poti direkt einstellbar und ist angenehm laut ohne dabei zu krächzen.
Die Vierstufige Batterianzeige funktioniert sehr gut und gibt die Spannung des LiIon-Akkus real wieder. Benötigt wird ein 14500 LiIon Akku mit 3,7V und mindestens 900mAh Kapazität, welcher durch anstecken eines Micro-Usb Kabels wieder geladen wird. Mit einem guten LiIon-Akku sind so knapp 2h Spielzeit drin.
Montiert wird das GamePi denkbar einfach. Zuerst wird der LiIon-Akku eingesteckt, die Richtung ist auf der Platine aufgedruckt. Steckt man die Batterie dennoch verkehrt ein, leuchtet eine rote LED auf, welche darauf hinweist, dass die Batterie falsch eingesteckt wurde. Nun werden die 2 Distanzhülsen auf das GamePi mit dem beigelegten Werkzeug aufgeschraubt und das Raspberry Pi Zero auf den schwarzen GPIO Port der Platine aufgesteckt. Zum Schluss wird noch der Pi mit dem GamePi verschraubt. Der Pi, der LiIon-Akku und die Speicherkarte müssen extra gekauft werden.Auf der Wikiseite von Waveshare sind diverse Distributionen von Retropie und Recalbox hinterlegt, die nur noch auf eine mindestens 16GB große MicroSD aufgespielt werden müssen. Wer nur eine kleinere SD Karte sein Eigen nennt, muss sich leider sein eigenes Retopie einrichten (was auch kein Hexenwerk ist). Die SD Karte wird in den Pi eingesteckt und der GamePi15 angeschalten, nun gilt es etwas zu warten, damit das Betriebssystem sich einrichten kann und es kann losgehen.
Zu bemängeln wären noch die kleinen Tasten, die mit der Zeit doch die Fingerspitzen sehr strapazieren. Dafür habe ich ein eigenes Gehäuse entwickelt, welches ich kostenlos unter der Creative Commons - Attribution - Non-Commercial license zum download auf 3d-druck-archiv.de anbiete.
Generell bin ich sehr von der kleinen Bastelplatine angetan, da einem die ersten Schritte super leicht vorgeben sind. Und für die Person die mehr will, sind viele weitere Anpassungen, dank Open Source, möglich. Ich bin begeistert.
Videos zum GamePi15:
Externer Inhalt www.youtube.comInhalte von externen Seiten werden ohne Ihre Zustimmung nicht automatisch geladen und angezeigt.Durch die Aktivierung der externen Inhalte erklären Sie sich damit einverstanden, dass personenbezogene Daten an Drittplattformen übermittelt werden. Mehr Informationen dazu haben wir in unserer Datenschutzerklärung zur Verfügung gestellt.Externer Inhalt www.youtube.comInhalte von externen Seiten werden ohne Ihre Zustimmung nicht automatisch geladen und angezeigt.Durch die Aktivierung der externen Inhalte erklären Sie sich damit einverstanden, dass personenbezogene Daten an Drittplattformen übermittelt werden. Mehr Informationen dazu haben wir in unserer Datenschutzerklärung zur Verfügung gestellt. -
Die Anleitung hier ist direkt für die Software "Inkscape" gedacht, die dann auch beim "bemalen" Stück für Stück die Daten an den Eggbot schickt.
-
Hi blueman18,
welchen Code hast du denn genommen? -
Erstmal nur Programmschnipselsammlung, bekomme die Soundkarte noch nicht zum laufen.
Bisheriger Stand: Soundkarte wird erkannt, kommt dennoch kein Sound mit der Phoniebox Software.Onboard Raspberry PI Soundkarte deaktivieren:
Hifiberry aktivieren:
asound.conf konfigurieren:
Code
Alles anzeigensudo nano /etc/asound.conf einfügen: pcm.hifiberryMiniAmp { type softvol slave.pcm "plughw:0" control.name "Master" control.card 0 } pcm.!default { type plug slave.pcm "hifiberryMiniAmp" }
Code
Alles anzeigensudo nano /etc/mpd.conf / PCM durch Master bei mixer_control ersetzen audio_output { type "alsa" name "My ALSA Device" # device "hw:0,0" # optional # mixer_type "hardware" # optional # mixer_device "default" # optional mixer_control "Master" # optional # mixer_index "0" # optional } anschließend folgendes einfügen: audio_output { enabled "yes" type "alsa" name "HiFiBerry DAC" device "hifiberryMiniAmp" auto_resample "no" auto_channels "no" auto_format "no" dop "no" }
Nun noch die GPIOs von Phoniebox ändern, da diese das GPIO Soundmodul blockiert:Code
Alles anzeigensudo nano /home/pi/RPi-Jukebox-RFID/scripts/gpio-buttons.py von: shut = Button(3, hold_time=2) vol0 = Button(13) volU = Button(16,pull_up=True) volD = Button(19,pull_up=True) next = Button(26) prev = Button(20) halt = Button(21) zu: shut = Button(3, hold_time=2) #PIN5 volU = Button(22,pull_up=True) #PIN15 volD = Button(23,pull_up=True) #PIN16 next = Button(17) #PIN11 prev = Button(27) #PIN13 halt = Button(26) #PIN37
probieren:
-
#Platzhalter
-
#Platzhalter
-
#Platzhalter
-
Anschlussplan
