CR-10 V1/V2/V3 Mods: Kabelschutz & Z-Synchronriemen

Welche Modifikation hilft bei welchem Problem?

CR-10, CR-10S, V2 und V3 werden in Modellbeschreibungen häufig vermischt. Prüfe deshalb vor jedem Download die Anschlussgeometrie und die tatsächlich vorhandenen Z-Spindeln. Eine Modifikation für einen Doppel-Z-Aufbau lässt sich nicht auf ein Gerät mit nur einer Spindel übertragen. Ebenso passt eine Halterung nur, wenn Schraubenabstände, Stecker und Kabelweg stimmen.

Kabelbaum entlasten: X/Z und bewegtes Heizbett

X-/Z-Kabelbaum

Der ursprüngliche Artikel verlinkte eine gedruckte Zugentlastung. Ihr Zweck ist, mechanischen Zug vor der Steckverbindung aufzunehmen. Prüfe die Modellbeschreibung und halte das Teil vor der Montage an den tatsächlichen Aufbau. Eine Zugentlastung soll den Kabelmantel halten, nicht einzelne Adern knicken oder einen Stecker seitlich belasten.

Fahre den Arbeitsbereich anschließend langsam ab: unten, oben, links und rechts. Das Kabel darf weder gespannt werden noch in bewegliche Bauteile geraten. Lege Schleifen so, dass sie sich wiederholt in einem großen Bogen bewegen können. Kontrolliere nach einigen Betriebsstunden, ob neue Scheuerstellen entstanden sind.

Y-Kabelführung am Heizbett

Im Original wurde beobachtet, dass das Bettkabel trotz vorhandener Entlastung am Profil entlangschleifen konnte. Die verlinkte Kabelführung für diesen Bereich bleibt als Projektoption erhalten. Prüfe die Freigängigkeit bei vorderer und hinterer Bettposition. Ein sauberer Verlauf in Mittelstellung genügt nicht.

Eine gedruckte Führung repariert keine beschädigte Isolation, lose Klemme oder verschmorte Steckverbindung. Solche Schäden müssen fachgerecht behoben werden. Für eine Halterung nahe warmen Bauteilen ist außerdem das Material nach der dortigen Temperatur auszuwählen. Ein beliebiges PLA-Teil kann sich unter Last und Wärme verformen.

Z-Synchronriemen: Was er leisten kann

Ein geschlossener Riemen kann zwei vorhandene Z-Spindeln mechanisch koppeln. Dadurch soll sich ihre relative Stellung beim ausgeschalteten Drucker weniger leicht verändern. Er macht einen schiefen Rahmen jedoch nicht rechtwinklig und ersetzt keine leichtgängige, korrekt ausgerichtete Z-Mechanik.

Prüfe zuerst, ob beide Seiten des X-Trägers ohne Verkanten fahren und die Rollen spielfrei, aber nicht übermäßig stramm anliegen. Nicht jede Rolle muss sich beliebig lose drehen. Die richtige Einstellung verhindert Spiel, ohne die Führung zu verspannen. Richte den Träger zu einem geeigneten Rahmenbezug aus, bevor die Spindeln gekoppelt werden.

Teileliste aus dem ursprünglichen Aufbau

760 mm ist ein Projektmaß, keine universelle CR-10-Bestellgröße. Bei zwei gleich großen Riemenrädern hängt die benötigte Länge wesentlich vom Abstand der Spindeln ab. Veränderte Halter oder Rahmenmaße können eine andere Länge verlangen. Miss am eigenen Drucker und prüfe den vorgesehenen Spannweg.

Montage als kontrollierter Anpassungsprozess

1. Ausgangszustand dokumentieren

   Prüfe den Träger links und rechts und fotografiere Halter, Kupplungen und Spindelenden. Trenne Netz- und USB-Versorgung vor mechanischen Arbeiten. Sichere bewegliche Teile gegen unbeabsichtigtes Absinken.

2. Bauraum an den Spindelenden prüfen

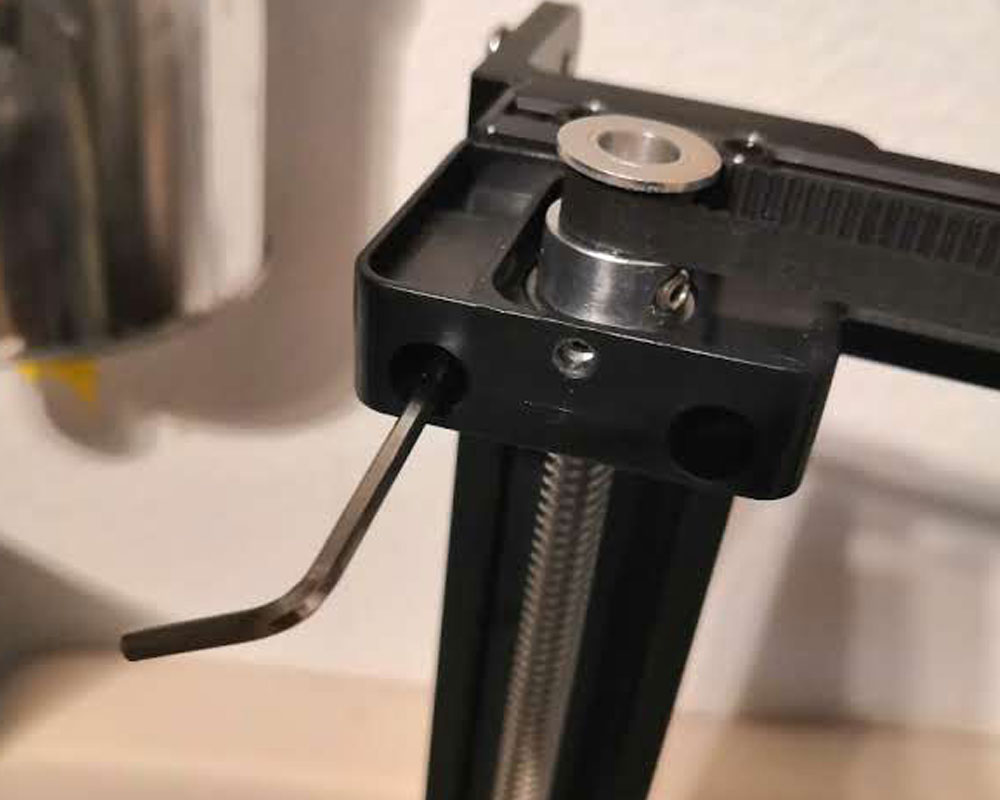

   Der historische Umbau entfernte obere Kappen und nutzte einen Überstand der Spindeln. Verschiebe Kupplungen nicht pauschal um einen festen Betrag: Klemmfläche, axiale Position und freie Bewegung müssen erhalten bleiben.

3. Riemenräder fluchtend anbringen

   Beide Räder müssen in einer gemeinsamen Ebene laufen. Halte Abstand zu Lagern und Haltern und kontrolliere, dass die Befestigung auf dem vorgesehenen Bereich der Spindel greift. Ein eierndes Rad wird vor dem Weiterarbeiten korrigiert.

4. Riemen auflegen und maßvoll spannen

   Nutze die zur Konstruktion passende Länge. Der Riemen soll sicher eingreifen, ohne die Spindeln seitlich zu verspannen. Halter werden nicht nach außen gezwungen, nur um eine falsche Riemenlänge auszugleichen.

5. Mechanik erneut prüfen

   Kontrolliere Trägerausrichtung und Leichtgängigkeit über den Arbeitsbereich. Bei Klemmen, erhöhten Geräuschen oder sichtbarer Spindelbiegung lösen und Ursache prüfen. Erst danach den Drucker wieder in Betrieb nehmen.

Nach dem Umbau: prüfen und einen Nutzen nachweisen

Fahre die Achsen kontrolliert, prüfe Kabelwege und kontrolliere Bettabstand beziehungsweise Z-Offset. Ein Firmwarewechsel ist für einen rein mechanischen Synchronriemen nicht automatisch nötig. Wenn deine Maschine eine unabhängige motorische Z-Ausrichtung nutzt, muss eine zusätzliche mechanische Kopplung mit dieser Funktion vereinbar sein.

Dokumentiere vor und nach dem Umbau denselben Befund: beispielsweise die Höhenabweichung des Trägers nach Abschalten und erneutem Einschalten. Nur so erkennst du, ob die Modifikation dein Problem tatsächlich verbessert. Ein Foto des fertigen Riemens allein ist noch kein Funktionsnachweis.

Firmware als eigener Arbeitsschritt

Die ursprüngliche Empfehlung für Marlin 2.0.9 stammt aus dem damaligen Projekt. Welche Funktionen heute sinnvoll und verfügbar sind, hängt von der passenden Konfiguration ab. Nutze dafür den überarbeiteten CR-10-Firmwareleitfaden. Ändere Mechanik und Firmware möglichst in getrennten, überprüfbaren Schritten.

• Alle Teile passen zur tatsächlich verbauten Variante.
• Kabelwege über den gesamten Arbeitsbereich frei.
• Keine beschädigte Isolation oder belastete Steckverbindung.
• Z-Träger vor und nach der Kopplung ausgerichtet.
• Kein Klemmen oder Schleifen durch den Riemen.
• Bettabstand und erster Testdruck kontrolliert.

Die Häkchen sind eine Arbeitshilfe und werden nicht dauerhaft gespeichert.
