3D gedrucktes Boot
Ein Boot aus dem 3D-Drucker, das wirklich zwei Personen trägt? Ja, das geht – und ich erzähle euch heute genau, wie wir dieses Projekt umgesetzt haben. Die Aufgabenstellung klang zunächst ambitioniert: ein personentragendes Boot für mindestens zwei Schüler, dazu ein Segel für die Optik und ein Elektroantrieb mit mindestens 800 Watt, gespeist aus einer 12-Volt-Batterie mit 80 Ah. Gedruckt wurde der Rumpf auf einem Großformatdrucker mit Pelletextruder, gefertigt aus carbonfaserverstärktem Polypropylen. Am 3. Juli war es dann so weit: Der erste Stapellauf. In diesem Beitrag beantworte ich die häufigsten Fragen zum Projekt – vom Material über den Druckprozess bis zur Elektrik.
Das Wichtigste in Kürze:
- Rumpf aus PP-30CF: Gedruckt mit einem Pelletextruder und 6-mm-Düse auf einem 2000 x 2000 x 600 mm Großformatdrucker – in fünf Segmenten.
- Maße: 2400 mm lang, 1600 mm breit, 550 mm hoch – ausgelegt für mindestens zwei Schüler.
- Clevere Verbindung: Segmente mit Einlegern aus Holzspanplatten verklebt, Fugen mit PP-Stäben verschweißt; die Rückwand aus PP-Platte diente gleichzeitig als Druckplatte.
- Antrieb: 40-lbs-Außenbordmotor (5 Vorwärts-, 3 Rückwärtsgänge, 10 kg) mit einer Lithiumbatterie aus 12 NCA-Zellen (3,7 V / 25 Ah).
- Stapellauf: Erstmalig am 3. Juli erfolgreich zu Wasser gelassen – begleitet von innoacademy 4 school und der Freien Presse.
Warum überhaupt ein Boot aus dem 3D-Drucker?
Diese Frage bekomme ich am häufigsten gestellt. Die Antwort ist einfach: Weil es die perfekte Kombination aus Ingenieurskunst, Schulprojekt und praktischem Lernen ist. Die Aufgabe lautete konkret: Baut ein personentragendes Boot für mindestens zwei Schüler, verseht es mit einem Segel für die Optik und einem Elektroantrieb mit mindestens 800 Watt, betrieben mit einer 12-V-Batterie mit 80 Ah Kapazität. Anders als bei Modellbooten geht es hier um echte Lasten, echte Wasserdichtigkeit und echte Sicherheit. Und genau das macht so ein Projekt lehrreich – hier zählt jede Designentscheidung.
Wie druckt man einen 2,4 Meter langen Bootsrumpf?
Kurze Antwort: nicht am Stück. Auch unser Großformatdrucker mit einem Bauraum von 2000 x 2000 x 600 mm reichte für die Gesamtlänge von 2400 mm nicht aus. Die Lösung: Wir haben das Boot in fünf Segmenten gedruckt und anschließend zusammengefügt. Aber der Reihe nach.
Das Material: PP-30CF – Polypropylen mit Carbonfasern
Für den Rumpf haben wir PP-30CF gewählt, also Polypropylen mit 30 Prozent Carbonfaseranteil. Warum gerade dieses Material? Drei Gründe:
- Wasserfest von Natur aus: Polypropylen nimmt praktisch kein Wasser auf – ideal für ein Boot.
- Steifigkeit durch Carbonfasern: Reines PP wäre für einen personentragenden Rumpf zu weich. Die Fasern erhöhen die Steifigkeit deutlich und reduzieren gleichzeitig den Verzug beim Drucken.
- Schweißbar: PP lässt sich mit PP-Schweißstäben verbinden – das war für unsere Segmentbauweise entscheidend.
Der Pelletextruder mit 6-mm-Düse
Gedruckt wurde nicht mit Filament, sondern mit einem Pelletextruder und einer 6-mm-Düse. Wer bisher nur mit 0,4-mm-Düsen gearbeitet hat, kann sich den Unterschied kaum vorstellen: Statt hauchdünner Linien legt der Extruder breite, dicke Materialbahnen ab. Das bedeutet enorme Zeitersparnis bei Großbauteilen und deutlich günstigere Materialkosten, denn Pellets kosten nur einen Bruchteil von Filament. Der Nachteil: Die Oberfläche ist gröber – für einen Bootsrumpf aber vollkommen in Ordnung.
Ein Kniff aus der Praxis: Die Rückwand als Druckplatte
Mein Lieblingsdetail des Projekts: Die Rückwand des Bootes besteht aus einer massiven PP-Platte – und diese Platte diente beim Druck gleichzeitig als Druckbett! Da PP auf PP hervorragend haftet, wurde das Segment direkt auf die spätere Rückwand gedruckt. Das löst gleich zwei Probleme auf einmal: die notorisch schwierige Haftung von Polypropylen und die stabile Verbindung zwischen Rumpf und Heck, an dem später der Motor montiert wird.
Vom Segment zum fertigen Boot: Kleben und Schweißen
Fünf einzelne Segmente ergeben noch kein dichtes Boot. So sind wir vorgegangen:
- Einleger aus gedruckten Gegenstücken wurden in die Verbindungsbereiche der Segmente eingesetzt. Sie wirken wie innere Laschen, sorgen für Passgenauigkeit und vergrößern die Klebefläche.
- Verkleben der Segmente: Über die Einleger wurden die fünf Teile miteinander verbunden und ausgerichtet.
- Verschweißen der Fugen mit PP-Stäben: Alle Nahtstellen wurden mit Kunststoffschweißstäben aus Polypropylen verschweißt. Erst dieser Schritt macht den Rumpf dauerhaft wasserdicht und belastbar.
Hinweis aus Erfahrung: Polypropylen lässt sich mit gängigen Klebstoffen nur schwer verkleben – die Oberfläche ist unpolar. Die Kombination aus formschlüssigen Einlegern und dem anschließenden Verschweißen der Fugen ist deshalb kein Luxus, sondern notwendig. Verlasst euch bei PP nie allein auf Klebstoff!
Bilder und Video vom Projekt
Hier bekommt ihr Eindrücke vom Druckprozess, der Montage und natürlich vom Stapellauf:
📷 Platzhalter: Foto vom Druckprozess (Pelletextruder in Aktion)Der Antrieb: Elektromotor und selbst konfigurierte Batterie
Der Außenbordmotor
Als Antrieb kommt ein elektrischer Außenbordmotor mit 40 lbs Schubkraft (rund 18 kg Schub) zum Einsatz. Mit nur 10 kg Eigengewicht ist er leicht genug, um am gedruckten Heck montiert zu werden – genau dort, wo die stabile PP-Rückwand ihre Stärke ausspielt. Der Motor bietet 5 Vorwärtsgänge und 3 Rückwärtsgänge, was das Manövrieren auch für ungeübte Kapitäne angenehm macht.
Die Batterie: 12 NCA-Zellen
Statt eines schweren Bleiakkus setzen wir auf eine Lithiumbatterie aus 12 NCA-Zellen mit jeweils 3,7 V Nennspannung und 25 Ah Kapazität. Durch die passende Verschaltung der Zellen erreicht das Batteriepack die geforderte 12-V-Systemspannung mit über 80 Ah – bei einem Bruchteil des Gewichts eines vergleichbaren Bleiakkus. Gerade bei einem Boot zählt jedes eingesparte Kilo doppelt: weniger Tiefgang, mehr Zuladung, längere Fahrzeit.
| Komponente | Spezifikation |
|---|---|
| Rumpfmaterial | PP-30CF (Polypropylen, 30 % Carbonfaser) |
| Drucker-Bauraum | 2000 x 2000 x 600 mm |
| Düse | 6 mm, Pelletextruder |
| Bootsmaße | 2400 x 1600 x 550 mm |
| Motor | 40 lbs Schub, 5 Vorwärts-/3 Rückwärtsgänge, 10 kg |
| Batterie | 12x NCA-Zellen, 3,7 V / 25 Ah |
| Segmente | 5, verklebt mit Holzspan-Einlegern, PP-verschweißt |
| Erster Stapellauf | 3. Juli |
Das Segel: Schaufelstiele treffen 3D-Druck
Das Segel dient in erster Linie der Optik – und zeigt gleichzeitig, wie pragmatisch DIY-Lösungen sein können. Der Mast besteht aus handelsüblichen Schaufelstielen mit 32 mm Durchmesser. Verbunden werden die Stiele über 3D-gedruckte Verbinder und T-Stücke aus ASA – ein Material, das UV-beständig ist und sich daher perfekt für den Außeneinsatz eignet. Arretiert wird die gesamte Konstruktion schlicht mit Kabelbindern. Günstig, schnell montiert, und bei Bedarf in wenigen Minuten demontiert. Genau so soll DIY sein.

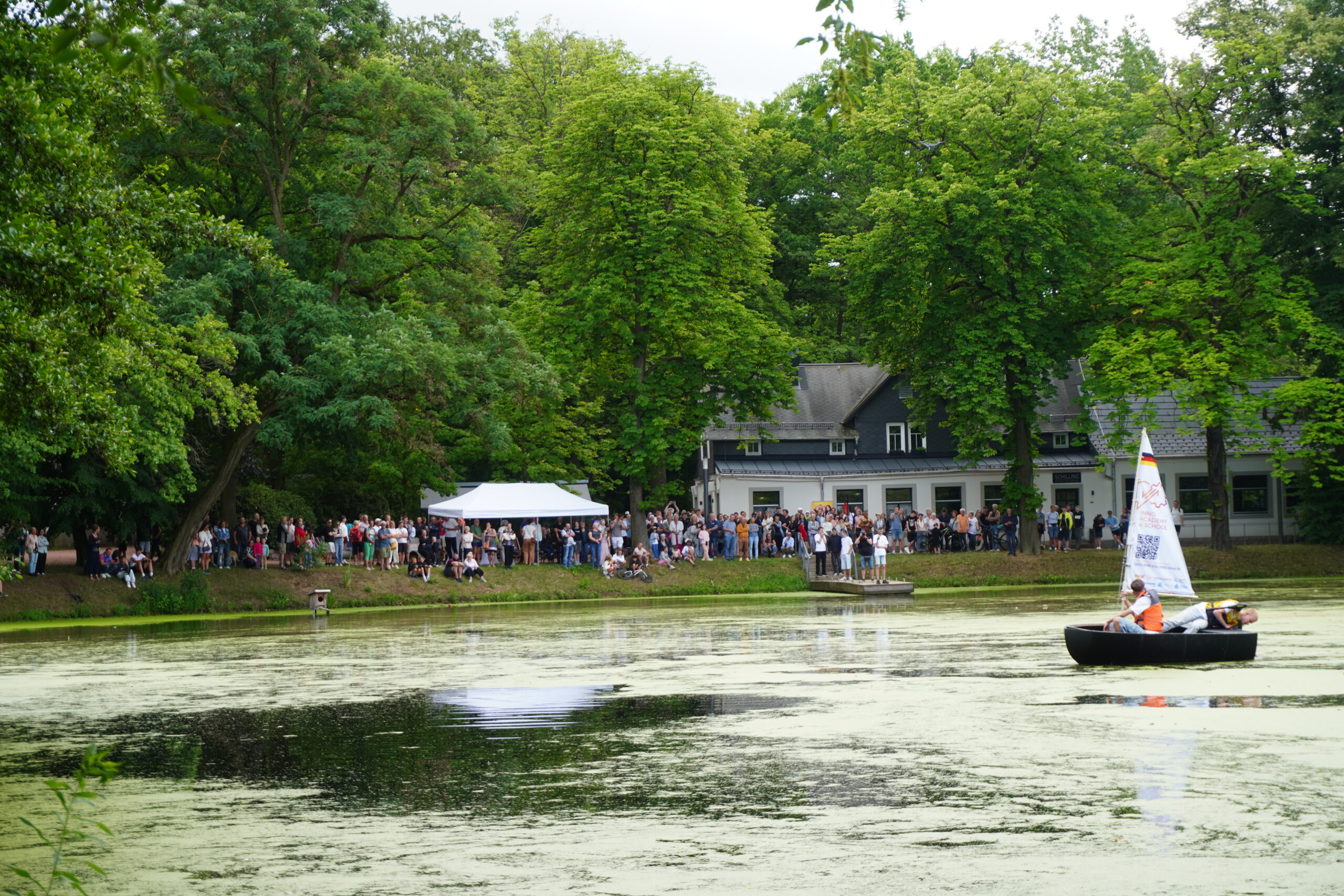

Der große Moment: Stapellauf am 3. Juli
Am 3. Juli wurde das Boot erstmalig zu Wasser gelassen – und ich gebe zu, mein Puls war in dem Moment deutlich erhöht. Trägt der geschweißte Rumpf? Sind alle Fugen dicht? Die Antwort: Ja! Das Boot schwamm stabil, trug die zwei Schüler problemlos und ließ sich mit dem Elektromotor sauber steuern. Nach monatelanger Druck-, Klebe- und Schweißarbeit war das ein Moment, den keiner der Beteiligten vergessen wird.
Was wir aus dem Projekt gelernt haben
- Segmentierung ist kein Kompromiss, sondern eine Strategie: Wer die Trennstellen von Anfang an mitplant, spart später viel Nacharbeit.
- Materialwahl vor Designwahl: Die Entscheidung für PP-30CF hat die gesamte Verbindungstechnik bestimmt – Schweißen statt nur Kleben.
- Pelletdruck lohnt sich bei Großformaten: Zeit- und Kostenersparnis gegenüber Filamentdruck sind bei dieser Bauteilgröße enorm.
- Einfache Lösungen funktionieren: Schaufelstiele, Kabelbinder und Spanplatten-Einleger sind keine Verlegenheitslösungen, sondern durchdachte, kostengünstige Technik.
Projektpartner und Presse
Das Projekt entstand im Rahmen von innoacademy 4 school, einer Initiative, die Schülern praxisnahe Technikprojekte ermöglicht. Auch die regionale Presse wurde aufmerksam: Die Freie Presse berichtete in einem Artikel über den Bau und den erfolgreichen Stapellauf des 3D-gedruckten Bootes. Für die beteiligten Schüler war das eine schöne Bestätigung – und für uns Betreuer der Beweis, dass solche Projekte weit über den Werkraum hinaus wirken.
Fazit: Ein personentragendes Boot aus dem 3D Drucker ist mit dem richtigen Material, einem Großformatdrucker und durchdachter Verbindungstechnik absolut machbar. PP-30CF, Pelletextrusion und die Kombination aus Einlegern und PP-Schweißnähten haben sich in der Praxis bewährt. Wer ein ähnliches Projekt plant: Plant die Segmentierung früh, testet die Schweißverbindungen an Probestücken und unterschätzt niemals das Gewicht der Elektrik.
Kann ein 3D-gedrucktes Boot wirklich Personen tragen?
Ja. Unser Boot aus PP-30CF (carbonfaserverstärktem Polypropylen) mit den Maßen 2400 x 1600 x 550 mm trägt problemlos zwei Schüler. Entscheidend sind die richtige Materialwahl, eine ausreichende Wandstärke durch die 6-mm-Düse des Pelletextruders und wasserdicht verschweißte Segmentfugen.
Warum wurde das Boot in fünf Segmenten gedruckt?
Der verfügbare Großformatdrucker bietet einen Bauraum von 2000 x 2000 x 600 mm, das Boot ist jedoch 2400 mm lang. Daher wurde der Rumpf in fünf Segmenten gedruckt, mit Einlegern aus Holzspanplatten verklebt und anschließend an allen Fugen mit PP-Stäben verschweißt.
Welches Material eignet sich für ein 3D-gedrucktes Boot?
Wir haben PP-30CF verwendet: Polypropylen mit 30 Prozent Carbonfaseranteil. Es nimmt kein Wasser auf, ist durch die Fasern steif genug für einen personentragenden Rumpf und lässt sich mit PP-Schweißstäben dauerhaft wasserdicht verbinden. Klassisches PLA wäre für den Dauereinsatz im Wasser ungeeignet.
Welcher Antrieb steckt in dem 3D-gedruckten Boot?
Ein elektrischer Außenbordmotor mit 40 lbs Schubkraft, 5 Vorwärts- und 3 Rückwärtsgängen bei nur 10 kg Gewicht. Die Energie liefert eine Lithiumbatterie aus 12 NCA-Zellen mit je 3,7 V und 25 Ah, verschaltet als 12-V-System gemäß der Anforderung von 80 Ah Kapazität.
Wie wurde das Segel des Bootes gebaut?
Das Segel dient der Optik. Der Mast besteht aus Schaufelstielen mit 32 mm Durchmesser, die über 3D-gedruckte Verbinder und T-Stücke aus UV-beständigem ASA zusammengesetzt sind. Fixiert wird die Konstruktion mit Kabelbindern – kostengünstig, stabil und schnell demontierbar.
